变压器直流电阻测试仪测量方法

时间：2021-05-16

一、中试控股详细讲解目前测量直流电阻的方法及存在的问题
    目前测量直流电阻的方法有电桥法和电压降法两种。电桥法是用单臂电桥或双臂电桥进行测量，这种方法可以直接读取数据，准确度较高，电压降法是对每相绕组进行直流电阻的测量，然后利用测量数据，计算得出线圈的直流电阻。在不具备电桥的地方，一般采用这种测量方法。这种方法的主要缺点是需要较长的时间才能测到准确值。
    由于变压器铁心的磁导率很高，需要几十分钟甚至更长时间，才能测出直流电阻的准确值。这无疑不符合当今快节奏、高效率的工作方式。

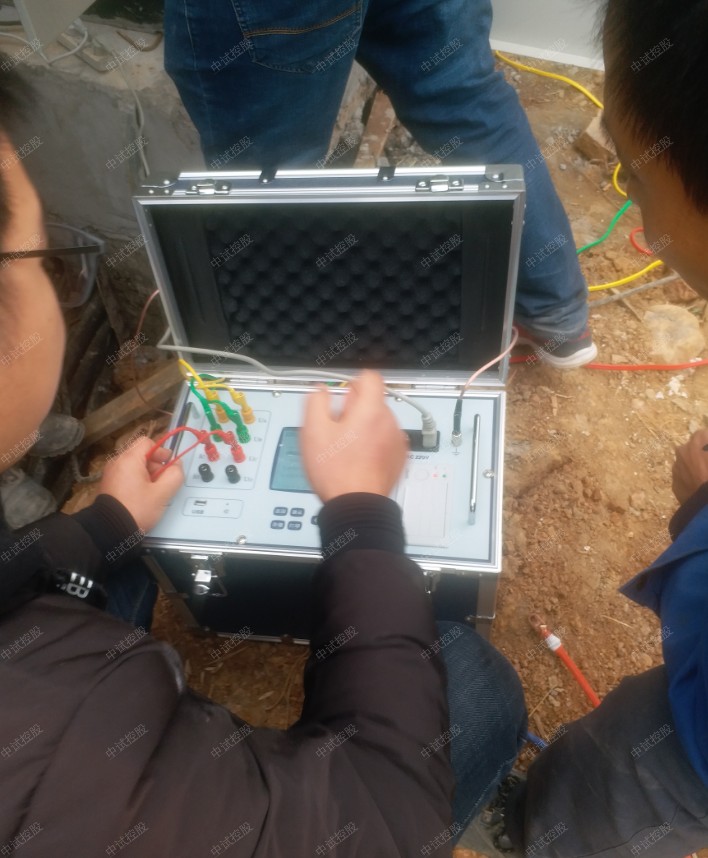

    二、三相绕组同时加压法测量直流电阻
    用电压降法测量直流电阻需要很长的时间才能获得准确值，主要由于线圈中通入的电流在变化过程中，在高导磁率的铁心中产生磁通，致使L增大。若使磁通减少，也就降低了L值，则电流变化的时间便减小。在变压器的三相绕组同时加电压，同时测量每相的直流电阻，可以达到此目的。中试控股详细讲解三相绕组同时加电压时，在每相绕组中通入的电流从零开始增加，由右手螺旋定则可知，三相电流在每个铁心柱中产生的磁通方向不同，它们的作用相互抵消，结果是使铁心中的合成磁通近似为零。这使电感值L大为减小，因此时间常数τ也就降为最低，测试时电流变化的过渡过程大为缩短，短时间内便能获得稳定的电流值，进而求出绕组的直流电阻值。
    三、结论

三相绕组同时加电压测量变压器的直流电阻，是根据楞次定律，使各相电流所产生的磁通在铁心中相互抵消，合成磁通为零，从而减小电感L值，使电路的时间常数减小，即减少了测量直流电阻的时间，提高了工作效率。在测量时，还应考虑绕组电阻的大小受温度影响的因素和直流电阻的不平衡率等问题。
