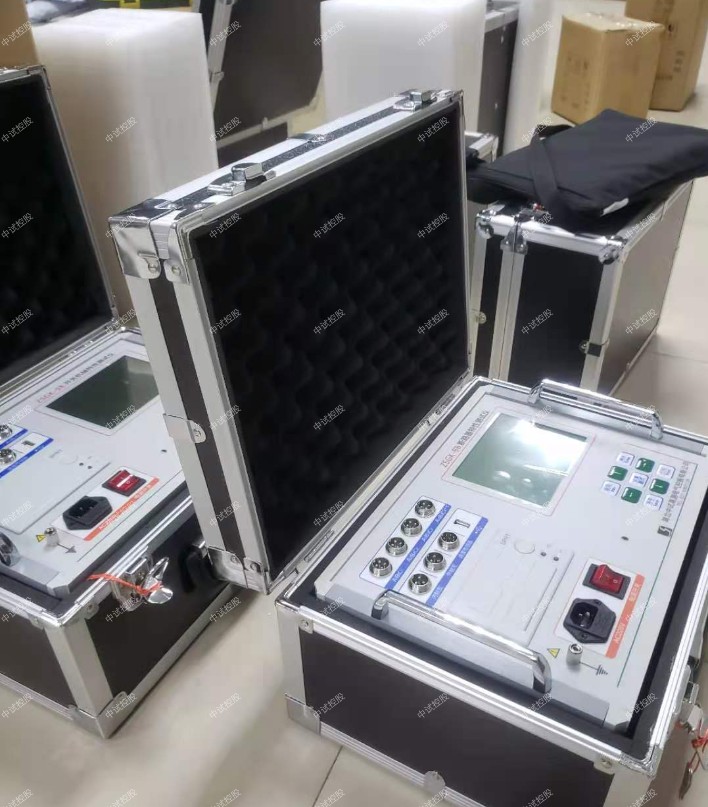

中试控股详细讲解高压开关机械特性测试仪是中试控股研发中心为适应各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性而研发生产的一款专用高压开关动特性测试仪，高压开关机械特性测试仪内部处理是以单片机为核心进行采样、处理和输出，高压开关动特性测试仪主要功能特点是采用汉字提示和图形显示以人机对话的模式操作，简单快捷，适用于国内外生产的所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验，满足在500KV变电站旁路母线带电的试验条件下，***测量时间、速度、低电压等功能参数，高压开关机械特性测试仪具有智能化、抗干扰性强以及高精度等众多优点，广受客户的青睐。

中试控股详细讲解高压开关机械特性测试仪做分合闸时如何接线：

①分合闸控制电源由高压开关动特性测试仪内部提供时，断开被测开关控制箱内的控制电源（通常是将控制箱内控制电源与控制母线相连的保险拨掉），但不能切断开关机构的储能电源，然后再按附录二《内部电源控制接线图》接线。

注意：高压开关动特性测试仪内部只能提供直流电流，使用高压开关动特性测试仪内部电源用“内触发”方式。若现场开关是交流操作机构，请使用“外触发”方式。

②使用外部现场电源作分合闸控制时，“控制电源输出”不接线。

开关做单合试验时，“外触发”两根线并接合闸线圈两端;

开关做单分试验时，“外触发”两根线并接分闸线圈两端。

提示：使用外部电源操作时，用“外触发”方式。外触发方式不管开关机构是交流还是直流都可测试。使用外触发时，分合闸控制电源输出不接线。
