直流高压发生器技术特点参数说明
时间：2021-05-06

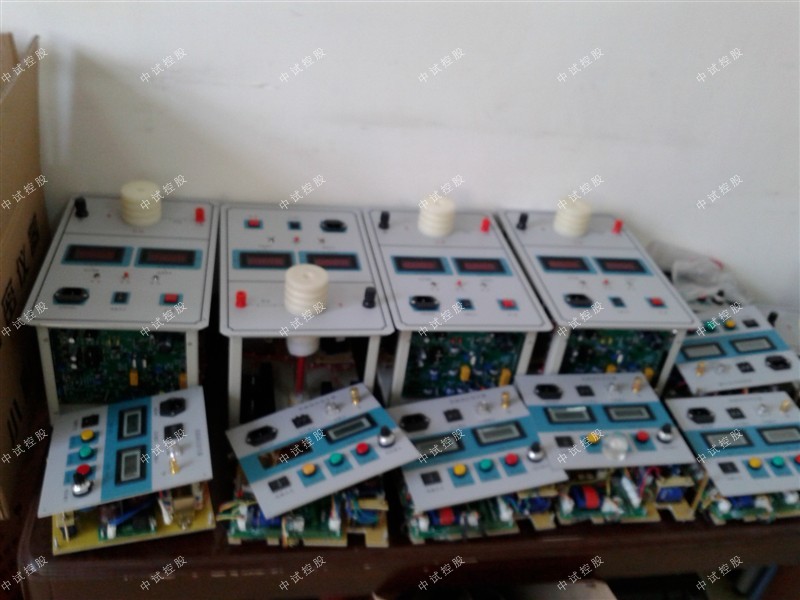

中试控股详细讲解直流高压发生器采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
直流高压发生器采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。
中试控股详细讲解升压电位器零起升压。
75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
过压保护采用拔码设定，一目了然，误差±1%。
中试控股详细讲解倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
折叠式撑脚，直径面积大，稳定性能好。
GS101-40KV一体化设计、高压拖地电缆引出，方便现场试验。
GS102产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验.
具体型号与用途：直流高压发生器(直高发)是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
直流高压发生器(直高发)采用中频倍压电路，率先应用新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。
直流高压发生器仪器(直高发)主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。
特性和参数：
电压测量精度 数显表±1.0 ±1个字 电流测量精度 数显表±1.0% ±1个字 纹波系数
直流高压发生器特点：
①体积小、重量轻、美观、可靠、操作简便、功能齐全。 ②采用先进技术、工艺制造。脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100KHZ。 ③按免维修设计，经久耐用，不怕连续对地直接短路放电。 ④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。抗干扰性能好，适合现场使用。 ⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。 ⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均优于行业标准及同类产品。 ⑦具有75%的功能，做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。
直流高压发生器采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。
中试控股详细讲解升压电位器零起升压。
75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
过压保护采用拔码设定，一目了然，误差±1%。
中试控股详细讲解倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
折叠式撑脚，直径面积大，稳定性能好。
GS101-40KV一体化设计、高压拖地电缆引出，方便现场试验。
GS102产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验.
具体型号与用途：直流高压发生器(直高发)是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
直流高压发生器(直高发)采用中频倍压电路，率先应用新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。
直流高压发生器仪器(直高发)主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。
特性和参数：
电压测量精度 数显表±1.0 ±1个字 电流测量精度 数显表±1.0% ±1个字 纹波系数
直流高压发生器特点：
①体积小、重量轻、美观、可靠、操作简便、功能齐全。 ②采用先进技术、工艺制造。脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100KHZ。 ③按免维修设计，经久耐用，不怕连续对地直接短路放电。 ④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。抗干扰性能好，适合现场使用。 ⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。 ⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均优于行业标准及同类产品。 ⑦具有75%的功能，做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。
