电力变压器的电压比、极性和组别试验方法

时间：2021-04-24

电力变压器线圈的一次侧和二次侧之间存在着极性关系，若有几个线圈或几个变压器进行组合，都需要知道其极性，才可以正确运用。对于两线圈的变压器来说，若在任意瞬间在其内感应的电势都具有同方向，则称它为同极性或减极性，否则为加极性。变压器联结组是变压器的重要参数之一，是变压器并联运行的重要条件，在很多情况下都需要进行测量。
一、下面中试控股详细介绍变压器极性组别和电压比试验的目的和意义
在变压器空载运行的条件下，高压绕组的电压和低压绕组的电压之比称为变压器的变压比：
电压比一般按线电压计算，它是变压器的一个重要的性能指标，测量变压器变比的目的是：
(1)保证绕组各个分接的电压比在技术允许的范围之内；
(2)检查绕组匝数的正确性；

(3)判定绕组各分接的引线和分接开关连接是否正确。

二、下面中试控股详细介绍变压器极性组别和电压比试验方法
1、直流法确定变压器的极性
测量变压器绕组极性的方法有直流法和交流法。
直流法：用一节干电池接在变压器的高压端子上，在变压器的二次侧接上一毫安表或微安表，实验时观察当电池开关合上时表针的摆动方向，即可确定极性。
2、直流法确定变压器的组别；

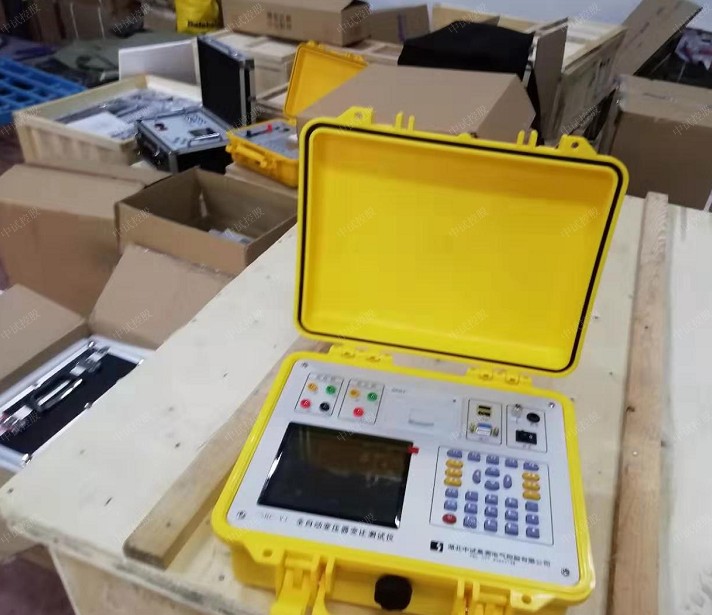

3、用HTBC-H变压器变比测试仪测量变压比。

三、注意事项和结果分析
(1) 直流法确定极性时，试验过程应反复操作数次，以免发生因表针摆动快而作出错误的结论。
(2) 在测量组别时，对于变压比大的变压器应选择较高的电压和小量程的直流毫伏表，微安表或万用表；对变压比小的选用较低的电压和较大量程的毫伏表，微安表或万用表。
(3) 变压器的变压比应该在每一个分接下进行测量，当不只一个线圈带有分接时，可以轮流在各个线圈所有分接位置下测定，而其相对的带分接线圈则应接在额定分接上。
(4) 带有载调压装置的，必须采用电动操动装置变换分接。
(5) 整个测量过程要特别注意变压器A和a不能对调，否则高压将会进入桥体。
(6) 当逐渐增加试验电压时，电压表迅速上升至满度时应关掉电源进行检查。
(7) 对所测得的结果，各相应分接的电压比顺序应与铭牌相同；额定分接电压比允许偏差为，其他分接的偏差应在变压器阻抗值的以内，但不能超过。
