中试控股详细介绍PT电压互感器你不知道的秘密

电压互感器基本分类及其工作特点

1、电压互感器的作用
电压互感器的作用就是将高电压按照一定比例关系，转换成100V或者是等级更低的标准二次电压，来为保护、计量以及仪表装置的安全运行提供电能。同时，电压互感器的另一个作用是将高电压与工作人员隔离开来。虽然电压互感器的工作原理也是按照电磁感应原理进行的，但是其电磁结构的关系与电流互感器相比正好是相反状态。电压互感器的二次回路是一种高阻抗回路，回路的阻抗大小决定二次电流的大小。一旦二次负载阻抗发生减小时，将增大其二次电流，一次电流则会自动增大一个分量，以此来保持一、二次侧之间电磁的平衡关系。换句话来说，电压互感器就是一个限定结构及其使用形式的特殊变压器。
2、电压互感器的变比
电压互感器的变比，等于其一次额定电压与二次额定电压的比值，也等于一次绕组匝数同二次绕组匝数或三次绕组匝数之比。
由电压互感器高压绕组并联在系统的一次电路中，二次电压U2和一次电压行成比例，就可以反映出一次电压的数值。一次的额定电压UIN，一般都和电网的额定电压值相同，二次的额定电压U2N，一般为100V、100/V、100/3V。
电压互感器的一、二次绕组额定电压的比，就是电压互感器的额定变比KN，则有
KN= ≈≈ （2-1-1) 式中N1、N2为电压互感器原、副绕组的匝数。
3、中试控股详细介绍电压互感器的分类
一般电压互感器的种类比较多，按照绕组数来划分可分为：双绕组与三绕组，三绕组类的电压互感器除了一、二次绕组外，还有一组辅助组，其功能是辅助二次绕组提供绝缘监测以及零序回路。按照相数来划分可分为：单相式与三相式，一般的单相式的电压互感器额定电压都控制在35kV及以上。按照安装地点来划分可分为：户内式与户外式，户内式的电压互感器都控制在35kV及以下。按照其绝缘和冷却方式来划分可分为：干式、浇注式、油浸式以及充气式。干式（也称浸绝缘胶）电压互感器有结构简单、无着火爆炸危险的优点，但是其绝缘强度比较低，一般只用于6kV及以下的室内装置。浇注式电压互感器的优点是结构紧凑并且维护方便，一般适用于3-35kV的室内配电装置。油浸式电压互感器的优点是绝缘性能好，可在10kV及以上的户内外配电装置上进行使用。充气式的电压互感器多用于SF6全封闭组合电器中。

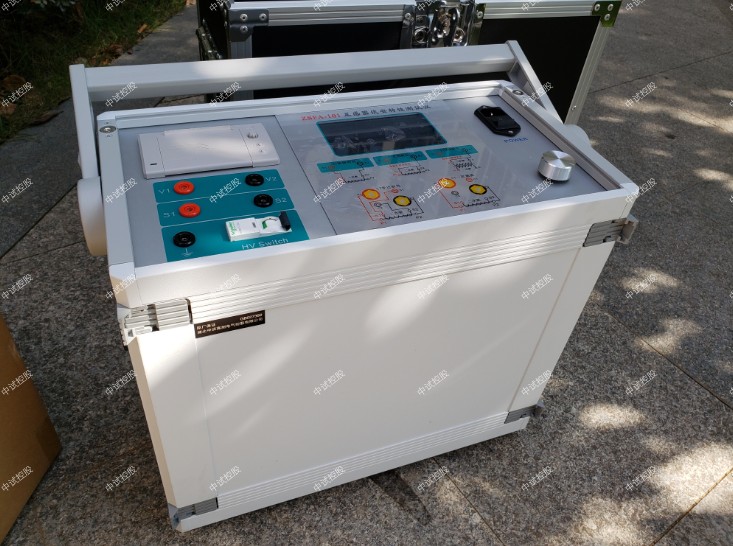

        电压互感器的好坏优劣可以通过测试仪其可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、角差比差、CT一次通流和CT退磁等项目来判断，中试控股生产的互感器特性综合测试仪完美的解决了这一问题，  实验时仅需设定测试电压/电流值，设备便能自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但 省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
