中试控股详细介绍工频无局放试验变压器成套装置产品标准

工频无局放试验变压器成套装置技术参数
    一、使用条件
    海拔高度：≤1000米
    环境温度：-10℃～＋45℃
    相对湿度：＜90%（25℃时）
    最大日温差：20℃
    大气压力：0.1MPa
    大气湿度：11g/m3
    抗震能力：8级裂度
    使用环境：户内
    无导电尘埃
    无火灾及爆炸危险
    不含有腐蚀金属和绝缘的气体存在
    电源电压的波形为实际正弦波，波形畸变率＜3%
    设有一可靠接地点，接地电阻＜0.5W
    局放试验环境＜3pC以下
    二、遵循标准
    JB/T9641－1999    《试验变压器》
    GB1094.1-1996     《电力变压器第一部分总则》
    GB1094.2-1996     《电力变压器第二部分温升》
    GB1094.3-2003     《电力变压器第三部分绝缘水平和绝缘试验》
    GB1094.5-2003     《电力变压器第五部分承受短路的能力》
    GB311.1-1997      《高压输变电设备的绝缘与配合》
    GB/T16927.1-1997  《高电压试验技术》第一部分一般试验要求
    GB/T16927.2-1997  《高电压试验技术》第二部分测量系统
    GB/T509-1997      《电力变压器试验导则》
    GB2536-1990       《变压器油》
    GB7252-1987       《变压器油中溶解气体分析和判断导则》
    JB8749-1998       《调压器通用技术条件要求》

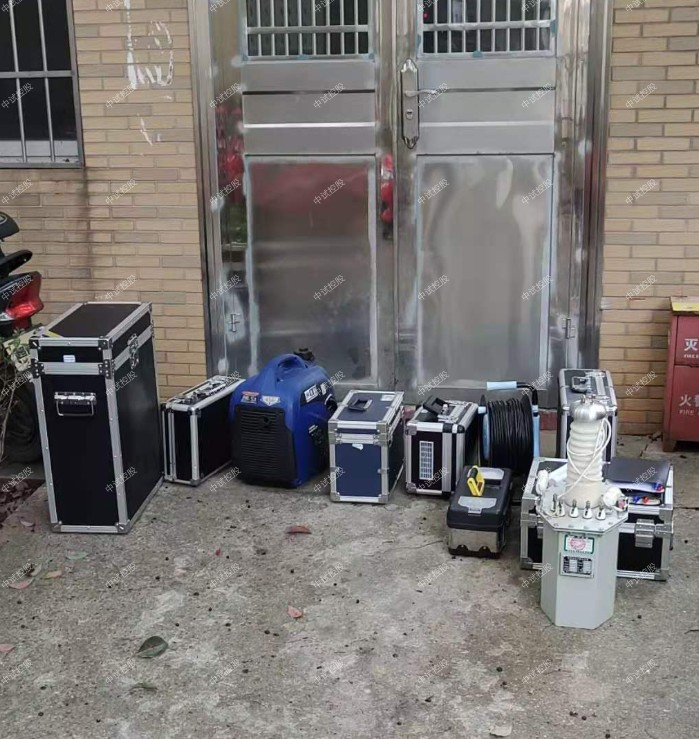

    三、设备的组成
    1、5/150工频无局放试验变压器                   1台
    2、150-0.0005电容分压器(兼耦合电容器)             1套
    3、150-5-0.2高压保护电阻                       1套
    4、15/0.38/0～0.42柱式调压器                    1台
