变压器直流电阻现场测试方法及故障表现

现场测试直流电阻的方法很多，主流方法包括直流压降法和电桥法。直流压降法的原理是在被测绕组中通以直流电流，在绕组的电阻上产生压降，测定子耐压测试仪出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可算出绕组的直流电阻。电桥定子耐压测试仪法则是通过电桥平衡的原理来测量直流电阻，有双臂电桥和单臂电桥2种。此外还有高压充电低压测量法、磁通泵法、二阶振荡法、动态测量法、短路去磁法和恒流源等。

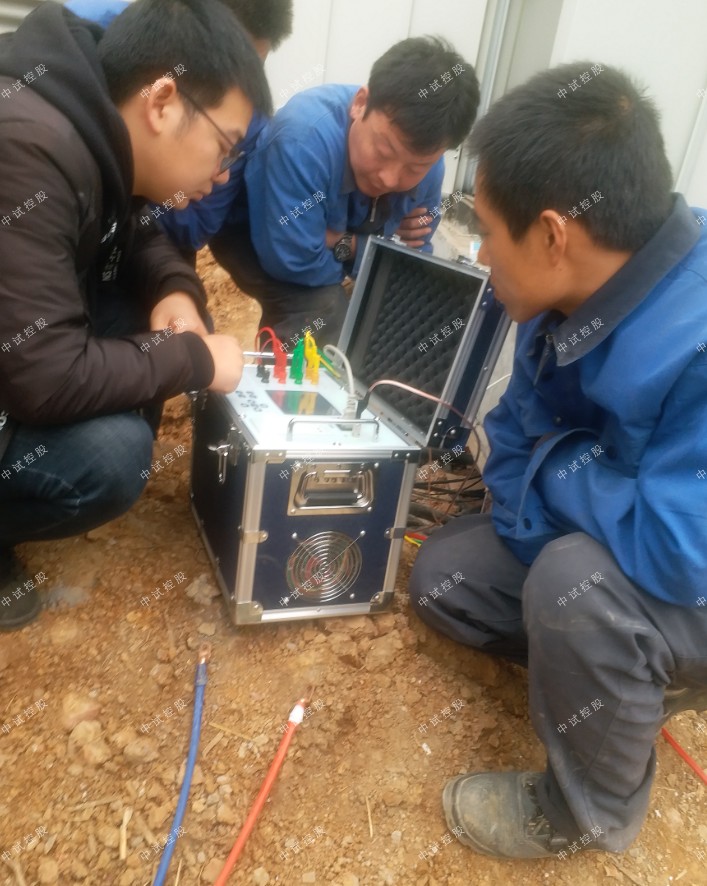

  国内厂家生产有各种型式的快速直流电阻测试仪，各定子耐压测试仪有优缺点，在使用时也出现过一些问题。曾出现多起因测试低压侧直流电阻不平衡度超出规定范围而使变压器在正常的情定子耐压测试仪况下进行了不必要的吊检。

  直流电阻测试仪为了尽量保证测量数据准确可信，在测量直流电阻时，如果发现有不平衡现象，可先按照以下步骤排除定子耐压测试仪干扰，以免误判造成不必定子耐压测试仪要的损失。

  1)首先检查试验引线夹，弹性及接触面均良好，试验引线无断线，排除试验引线、试验仪器的影响。

  2)充分的静置和放电，排除定子耐压测试仪因剩余电荷或感应电势的影响定子耐压测试仪。

  3)多次切换分接开关，若不平衡率无明显降低，且每一档的直流电阻不平衡率都差不多，基本可排除分接开关接触不良的影响。

  4)进行温度换算，以便与上一次试验进行对比。

  5)根据出厂、交接报告的数据，以确定是否是由于制造时引线电阻的差异造成直流电阻不平衡率超标。

  在完成这些步骤后，若直流电阻仍然超标，则变压器可能存在如下缺陷：①绕组连接不紧或焊接质量不良;②分接开关内部故障;③绕组或引出线断股;④绕组层、匝间短路。
