2.5. 引线电阻对各相绕组直流电阻的影响：由于变压器各相绕组的引线长短不同，可能导致其不平衡率起标，其中 a 、 c 两相绕组的直流电阻受引线的影响最大。引线和套管导杆或分接开关之间连接

不紧，都可能导致变压器直流电阻不平衡起标。

2.6. 导线质量对绕组直流电阻的影响：某些变压器绕组的导线的铜和银的含量低于国家标准规定限额。并且有些导线截面尺寸偏差不同，都可能导致绕组直流电阻不平衡起标。

2.7. 分接开关接觫不良造成变压器直流电阻起标。

分接开关接觫点压力不够和接点表面镀层材料氧化都会造成开关接觫不良。而开关接觫不良，则可能造成变压器直流电阻超标，曾对一台 SFL 2-16000 35型变压器，35 kv 侧直流电阻进行测量;

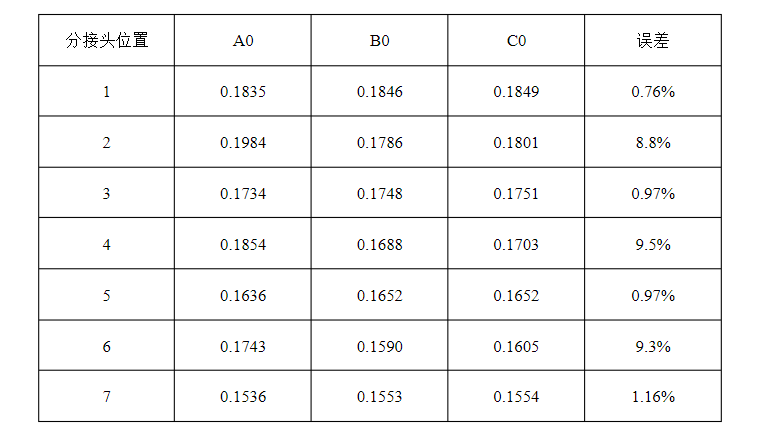

发现其直流电阻出现极大的不平衡，结果如下：

从测试结果 A 相偶数分接的直流电阻大于同相相邻分接的直流电阻，怀疑是分接开关接觫不良造成，后来检查发现 A 相双数动触头至切换开关之间的一条公共引线的连接螺栓松动。其故障点的接觫电阻达到2400 M Q ，紧固后重新铡量，绕组直流电阻正常。开关接触不良是造成直流电阻偏差的重要因数之一，中试控股为防止分接开关故障，在分接开关换档时，必须来回转动分接开关手柄10数次，以消除表面的氧化膜和油污，使其接触良好。从测试结果 A 相偶数分接的直流电阻大于同相相邻分接的直流电阻，怀疑是分接开关接觫不良造成，后来检查发现 A 相双数动触头至切换开关之间的一条公共引线的连接螺栓松动。其故障点的接觫电阻达到2400 M Q ，紧固后重新铡量，绕组直流电阻正常。开关接触不良是造成直流电阻偏差的重要因数之一，为防止分接开关故障，在分接开关换档时，必须来回转动分接开关手柄10数次，以消除表面的氧化膜和油污，使其接触良好。出使用位置上的线圈电阻。由于变压器制造质量、运行单位维修水平、试验人员使用的仪器精度及

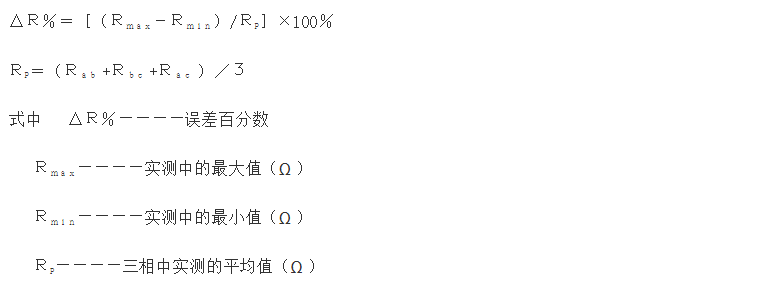

测量接线方式的不同，测出的三相电阻值也不相同，通常引入如下误差公式进行判别

规范要求，1600 KVA 以上的变压器，各相线圈的直流电阻值相互间的差别不应大于三相平均值的2%，1600 KVA 以下的变压器，各相线圈的直流电阻值相互间的差别不应大于三相平均值的4%，线间差别不应大于三相平均值的2%;本次测量值与上次测量值相比较，其变化也不应大于上次测量值的2%。

3.2.有关换算

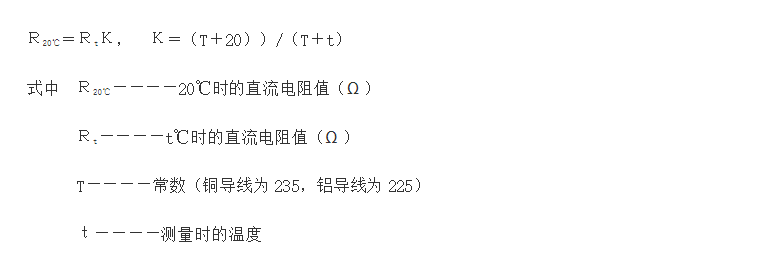

在进行比较分析时，一定要在相同温度下进行，如果温度不同，则要按下式换算至

20℃时的电阻值。

为了确定缺陷所在的相别，对于无中性点引出的三相变压器，中试控股还需将测得的线间电阻换算成每相电阻。设三相变压器的可测线间电阻为Rab、Rbc、Rac，每相电阻为Ra、Rb、Rc，当变压器线圈为Y型联接时，相电阻为

Ra=(Rab+Rac-Rbc)/2

Rb=(Rab+Rac-Rbc)/2

Rc=(Rab+Rac-Rbc)/2

如果三相平衡，相电阻等于0.5倍线电阻；当变压器线圈为▲型联接，且a连y、b连z、c连×时，

Ra=(Rab-Rp)-ＲabRbc/(Rac-Rp)

Rb=(Rab-Rp)-ＲabRbc/(Rac-Rp)

Rc=(Rab-Rp)-ＲabRbc/(Rac-Rp)

当变压器线圈为▲型联接，且a连z、b连×、c连y时，

Ra=(Rab-Rp)-ＲacRbc/(Rab-Rp)

Rb=(Rbc-Rp)-ＲabRac/(Rbc-Rp)

Rc=(Rac-Rp)-ＲabRbc/(Rac-Rp)

式中Rp=(Rac+Rbc+Rca)/2，如果三相平衡，相电阻等于1.5倍线电阻。
