变频串联谐振试验成套装置电路如何连接

时间：2021-03-11

湖北中试控股下面为大家介绍变频串联谐振试验成套装置电路如何连：

变压器接线需要准确：在这种实验中一般使用10KV、35KV、110KV的电压。如果变频串联谐振设备用来充当电缆的耐压装置，励磁变压器大多是接在低端；如果是同时充当中高压和低压的耐压装置就需要把励磁变压器低端和高端分开来连接，低压连低端，高压连高端；如果是与低、中、高压电缆相连就应该将高端与高压电缆相连，其余两根非高压电缆都连在励磁变压器的低端。

串联谐振

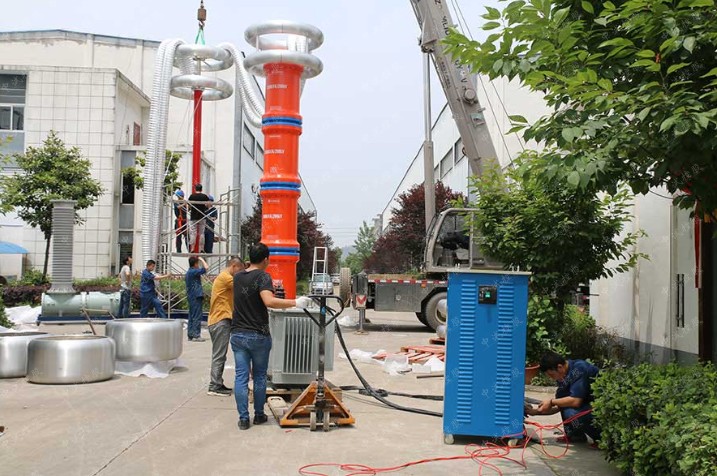

串联谐振接线试验

励磁变压器接线：如果作为电机的耐压装置，串联谐振电路应当连接在励磁变压器的低端。在这种状况下变频串联谐振可以同时连接高压和低压电线。

连接电抗器及电容分压器：如果与串联谐振设备的这两个构件相连的电缆长度都很短。这种情况下至少要将两节电抗器串联起来，与电压高低没有太大关系，以防回路不能发生谐振。

电抗器的连接：在使用串联谐振进行耐压试验时。如果被试品是是电容较低的原件或者是开关，就应该将所有的电抗器串联在回路中。这样做是为了防止出现谐振不能正常进行情况。

串联谐振调试

在使用串联谐振技术时，对于线路的连接一定要格外小心，因为一旦将方向接反或者是接错位置，轻则实验失败或者是设备受损，情况严重些就有
