绝缘电阻测试仪要怎么使用？

时间：2021-03-11

湖北中试控股下面为大家介绍绝缘电阻测试仪要怎么使用：

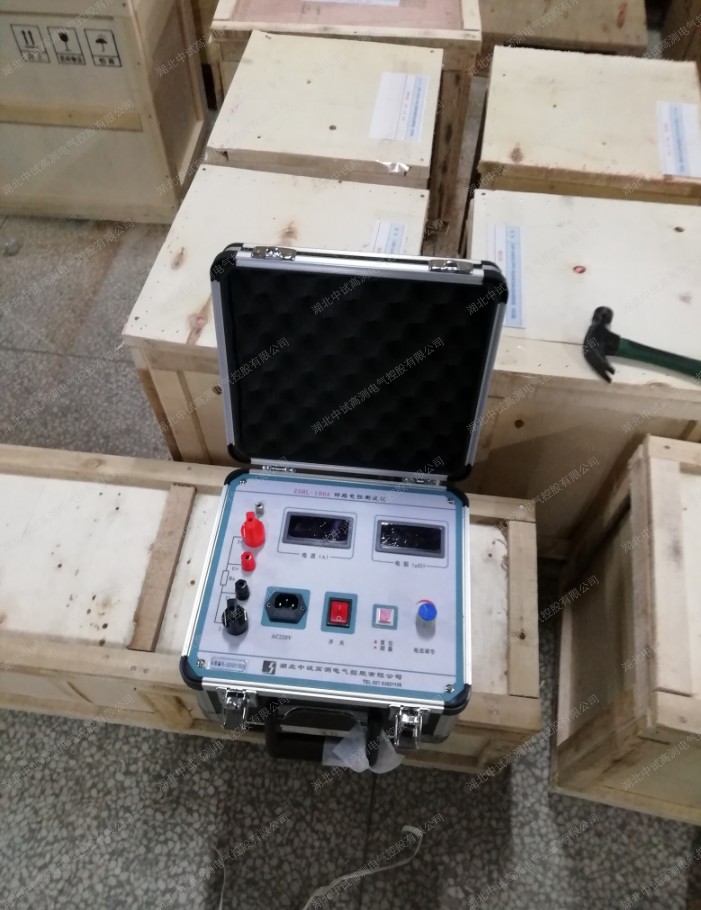

1、前面板说明（序号与面板排列图序号是相对应的）

（1）“电源”开关，按下此开关电源接通。

（2）“复位”按钮：按一下此按钮，测试停止。输出测试电流被切断，绿灯熄灭，如果仪器处于超阻报警状态，则按此按钮，解除报警，方可进行下次测试。

（3）“启动”按钮：打开电源开关仪器处于复位状态，事先预置好电阻值并接上负载。按一下此按钮，调节测试电流即可进行电阻测试，此时测试绿灯点亮。如果未接负载按此按钮，则产生开路报警现象，这可理解为被测物与测试仪器之间未连接好处于开路状态。

（4）“手动/定时”开关：按下此开关，仪器处于定时测试状态，此时设置（7）定时器至所需的测试时间即可进行定时测试；弹起此开关，仪器处于手动测试状态，此时（7）定时器将不起作用，测试结束需手动“复位”仪器。

（5）“预置/测量”开关：按下此开关，仪器处于电阻预置状态，此时调节“预置电阻”电位器至所需的电阻设定值，测试时如果被测件的电阻值大于或等于预置设定值时，仪器便处于电阻超限报警状态，表示被测件不合格，按下复位按钮方可解除报警。

（6）“预置电阻”：和（5）“预置/测量”开关相对应，顺时针电阻设定值增大，逆时针减小。

（7）“定时器”：定时测试时的拨盘开关，可设置定时时间1-99s，不用定时测试时可将（4）开关置于“手动”位置。

（8）多功能显示屏：用于显示“定时时间”，“被测键的电阻值”和“测试电流值”

（9）“测试”绿灯：按一下启动按钮，此绿灯点亮，表示测试开始，在此之前要接上负载，预置设定好电阻值。

（10）“超限”黄灯：当被测件电阻值大于等于电阻设定值时，仪器将产生超阻报警，此黄灯被点亮，表示被测件不合格；此时按下“复位”按钮可解除报警信号。

（11）“测试电流”调节：调此调压器来调节输出电压，从而调节负载中的测试电流至规定值。
