钳形接地电阻测量仪的用途是是什么？

时间：2021-03-11

接下来中试控股告诉你钳形接地电阻测量仪的用途是是什么：

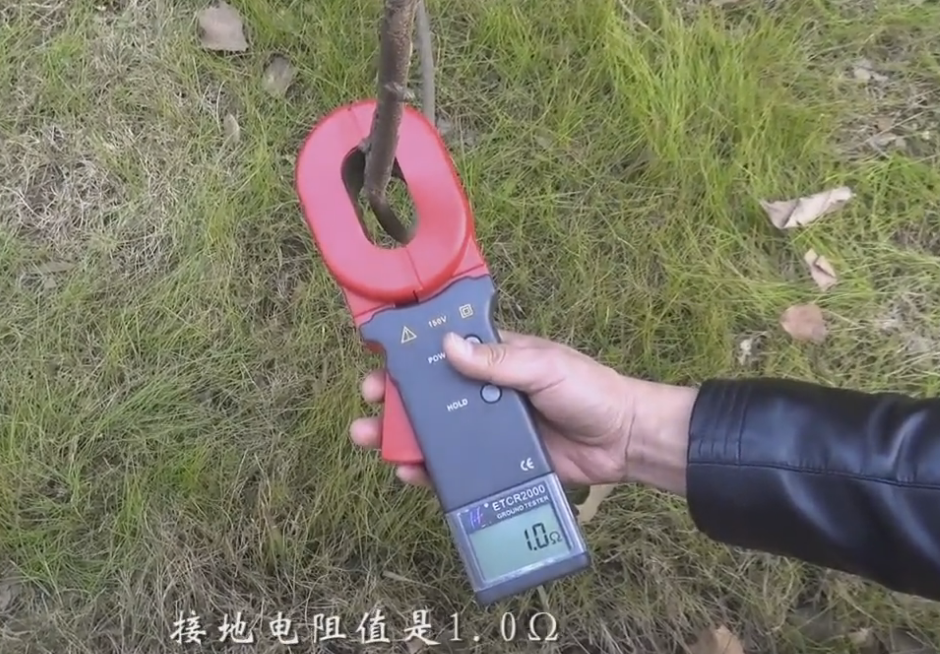

钳形接地电阻测量仪（也称为钳形接地电阻表）设计用于测量电量-电流，电压，功率，相角等-在不中断电流电路且不中断其工作的情况下。根据测量值，有钳式电流表，电流表电压表，功率表和相位表。

最普遍的是交流钳式电流表，通常称为电流测量钳。它们用于快速测量导体中的电流，而不会断开并且不会使其停止工作。夹钳可用于最高10 kV（含）的安装中。

最简单的交流电流钳基于单匝电流互感器原理工作，其初级绕组是具有测量电流的母线或电线，而与电流表相连的次级多匝绕组则缠绕在分离的磁路上。

为了环绕总线，当操作员作用在钳子的绝缘臂或杠杆上时，磁路像传统钳子一样打开。

穿过载流部分的交流电被磁路覆盖，在磁路中产生交流磁通，从而在夹具的次级绕组中产生电动势（EMF）。在闭合的次级绕组中，EMF产生一个电流，该电流可以通过连接到钳位器上的电流表进行测量。

在现代夹具设计中，使用了将电流互感器和整流器结合在一起的电路。在这种情况下，次级绕组的端子不是直接连接到电气测量设备，而是通过一组分流器连接。

电流测量限制的切换是通过一个杠杆开关执行的，该开关设置在与额定电源电压值和被测有功功率的额定值相对应的六个位置之一。

中试控股钳形接地电阻测量仪可以测量三相电路中的有功功率，为此有必要用磁路覆盖线性导线，并将电压绕组连接到相应的线性或相电压。在对称模式下，测量一个相的功率并将测量结果乘以三就足够了；在非对称模式下，根据两个或三个设备的示意图，一个接一个地测量相应的功率，并将得到的结果代数相加即可。

当使用钳子本身和磁路窗口中的导体的任何位置时，使用钳形接地电阻测量仪时的测量误差均不超过此测量极限的4％。
