高压介质损耗测试仪怎么使用？

时间：2021-03-10

接下来中试控股告诉你高压介质损耗测试仪怎么使用：

高压介质损耗测试仪（也称为介质损耗测试仪）的操作步骤

1.测量前准备：

（1）用接地线一端接仪器的接地柱，另一端接可靠的大地，保证仪器外壳处在地电位上。

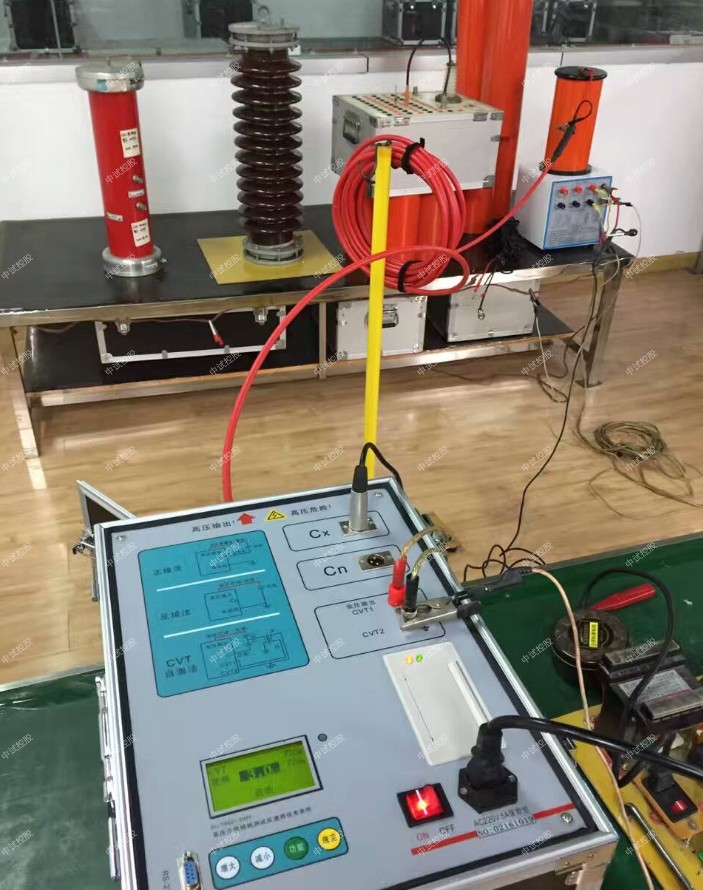

（2）正接线时：将高压电缆插头插入后门 HV 插座中，将高压电缆接地端头接入接地柱中，将另一端的红色鳄鱼夹夹到被测试品的高端引线上，红色鳄鱼夹与黑色鳄鱼夹并联使用。将 CX低压电缆插入 CX插座中，另一端的红色夹子夹试品的低端或末屏等，黑色夹子接地或悬空或接屏蔽装置。

（3）反接线时：将高压电缆插头插入后门 HV 插座中，将高压电缆接地端头接入接地柱中，将另一端的红色鳄鱼夹夹到被测试品的高端引线上，黑色夹子悬空或接屏蔽装置。Cx 插座不用。

2.打开电源开关，计算机进行自检，若地线接好，液晶屏显示中文主菜单如图 16 所示。若没接地线或地线不良则显示“检查接地”。

3.菜单选择：

（1）按“功能”键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图 16 所示。

（2）在光标当前所示项目，按“增大”、“减小”键可进行该项菜单的变更，并循环指示，流程见图 17 所示。

（3）将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。

4. 测试：打开开关，当光标在测试项目上时，按确认键大约 5 秒钟开始测试。测试过程中显示的画面如图 18（正接线，变频）所示，当下面的进程到 100%时候测试完毕，然后显示测量结果见图 19 所示，此时光标指示打印机图标，按确认键打印报告。

测量结果的意义如下：

tgδ：试品的损耗因数 tgδ值

CX：测量的电容值

V：施加电压值

I：试品流过的电流

F1，F2：试验频率

打印结束后，关闭电源开关，测试完毕。
