测试电源断路器经常被忽略有哪5个地方？  我来答分享举报

时间：2021-03-10

接下来中试控股告诉你测试电源断路器经常被忽略有哪5个地方：

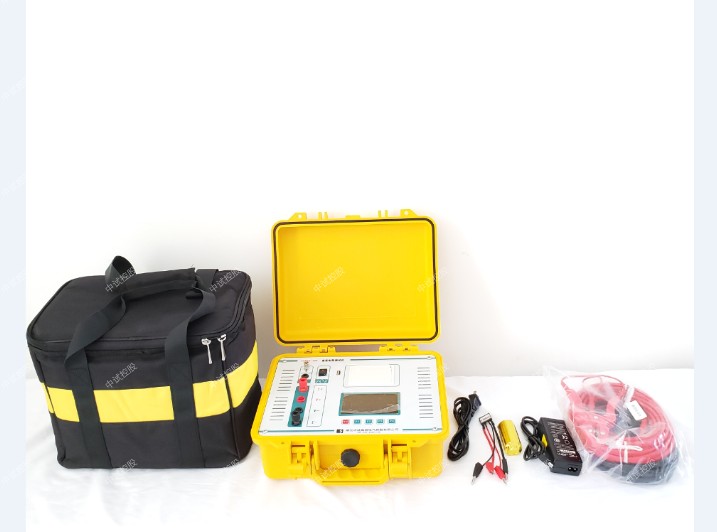

电力断路器的定期检查和测试几乎总是包括外观检查，校准过电流保护，接触电阻和绝缘测试，但是您多久用断路器特性测试仪（也叫断路器测试仪）执行一次其他这些经常被忽视的重要检查和测试？

1.）辅助开关

辅助开关的触点设计为在断路器工作时断开或闭合外部控制电路。断路器操作机构控制开关的断开或闭合。

当操作机构上升到“打开”位置（断路器跳闸）时，开关被迫“接通”或“断开”触点。当将机械装置拉至合上状态（断路器打开）时，开关将复位并将触点返回到其停用位置。

为确保良好的电路建立，可以使用与开关触点串联的闪光灯测试电路或任何其他所需的测试电路，并手动操作断路器。断路器特性测试仪测试电路应显示正确且正向的开关触点操作。

1.在断开断路器与所有电压源的连接并且主触点断开的情况下，测试公共端子和B端子之间的导通性。

2.验证公共端子和A端子是否断路。

3.合上断路器，然后验证公共端子和A端子之间的导通性。

4.验证公共端子和B端子是否开路。

2.）接触顺序

当断路器合闸时，所有三个触点应大致同时闭合。如果距离太远，则电弧触点会加速磨损，从而导致主触点失效。大多数低压电源断路器制造商建议所有触点之间的接触距离应在0.032英寸（1/8英寸）之内。

确定触点顺序的最简单方法是在断路器触点之间使用简单的照明电路。每个阶段使用不同颜色的光，并由电池供电。断路器缓慢闭合，直到第一个触头触碰到，然后再测量其他两个相。

3.）反泵功能连接了反泵继电器，以便在保持关闭信号的情况下将其密封。发出电气合闸命令时，只会产生一个合闸操作。当施加关闭信号时，反泵继电器通电。反泵继电器在密封时会打开闭合电路中的触点。

通过保持闭合信号并观察闭合电路在电路中具有断开触点，在电气闭合断路器后，验证防泵功能，只要保持闭合信号，就可以防止进一步的闭合操作。这样可以防止断路器在同时闭合和跳闸信号跳闸断开（泵送）后立即尝试合闸。

4.）自由脱扣

通过断路器特性测试仪确保断路器不会重合闸来验证无跳闸功能，除非按照制造商的程序在跳闸后正确复位。另外，请确保断路器锁定后不会闭合。

无跳闸是一项重要的安全功能，因为它可以确保断开断路器的决定在闭合命令中起主导作用。

5.）保护装置电池测试

固态脱扣器装有长寿命电池。如果没有电池，则跳闸装置失去辅助电源时，将不会显示“跳闸原因”指示。随时通过按电池/测试按钮并观察电池测试LED来检查电池状态。

如果电池测试指示灯不亮，请更换电池。电池的状态对脱扣器的保护功能没有影响。即使取出电池，本机仍会根据其设置使断路器跳闸。
