串联谐振逆变器的控制方法是什么？

时间：2021-03-10

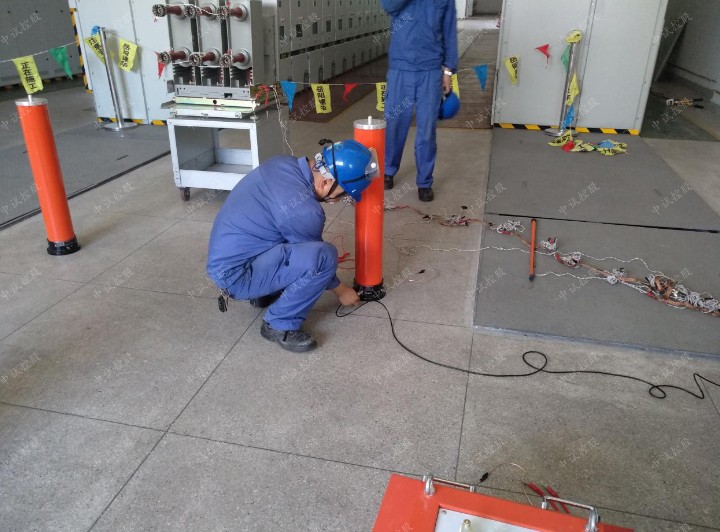

接下来中试控股告诉你串联谐振逆变器的控制方法是什么：

随着可自关断电力电子器件的发展，串联谐振逆变电路获得越来越多的应用，各种适合于串联谐振逆变电路的控制方法不断出现，本文对常用的调幅控制、脉冲频率调制、脉冲密度调制以及谐振脉冲宽度调制等控制方法进行了讨论和比较，特别对脉宽加频率调制的控制方法进行了较详细的分析。

逆变器基本结构

逆变器的基本原理图包括直流电压源，和由开关S1～S4组成的逆变桥及由R、L、C组成的串联谐振负载，其中开关S1～S4可选用IGBT、SIT、MOSFET、SITH等具有自关断能力的电力半导体器件;逆变器为单相全桥电路，其控制方法是同一桥臂的两个开关管的驱动信号是互补的，斜对角的两个开关是同时开通与关断的。

逆变器的控制方法

1、调幅控制（PAM）方法

调幅控制方法是通过调节直流电压源输出（逆变器输入）电压Ud（可以用移相调压电路，也可以用斩波调压电路加电感和电容组成的滤波电路，来实现调节输出功率的目的，即逆变器的输出功率通过输入电压调节，由锁相环（PLL）完成电流和电压之间的相位控制，以保证较大的功率因数输出，这种方法的优点是控制简单易行，缺点是电路结构复杂，体积较大。

2、脉冲信号频率进行调制（PFM）方法

脉冲频率调制方式方法是通过不断改变逆变器的工作时间频率，从而可以改变负载输出阻抗以达到一个调节输出功率的目的。
