如何挑选电缆故障时域反射？

时间：2021-03-10

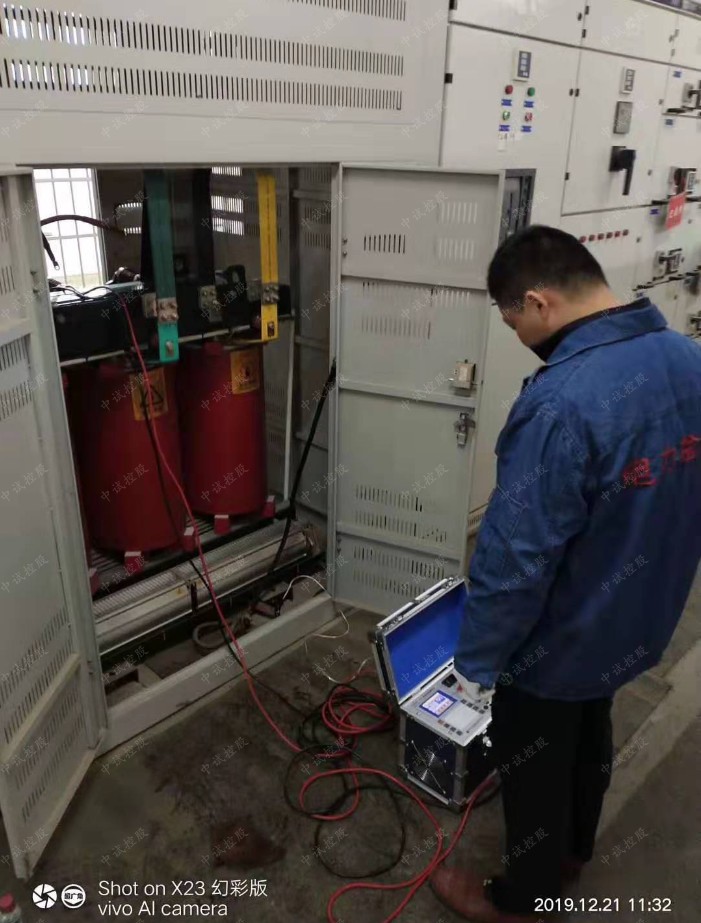

接下来中试控股告诉你如何挑选电缆故障时域反射：

最基本的考虑因素是要测试的系统或组件的类型，因为时域反射可用于测试金属电缆和传输线，金属时域反射（M时域反射）以及光缆和光学时域反射（O时域反射）。每种类型均针对特定的测试环境而设计-M时域反射用于特性阻抗（例如50或75Ω），而O时域反射用于波长。通常，M时域反射可以使用适配器，例如，可以配备用于测试50Ω设备的仪器，以在有线电视（CATV）系统中以75Ω进行测量。

对于M时域反射，其脉冲特性可让您深入了解仪器的测量功能。测试信号的特征（例如上升时间和脉冲宽度）决定了M时域反射解决被测设备（DUT）中间隔很小的故障的能力。例如，如果两种情况下脉冲的宽度都不太宽，那么M时域反射能够生成具有较快上升时间的测试脉冲，从而为具有较慢上升时间的测试仪提供更高的空间故障分辨率。被测电缆的特性也将有助于M时域反射的测量能力。上升时间快的脉冲要求电缆具有较宽的带宽，以支持尖锐脉冲沿中包含的高谐波频率；

任何候选M时域反射或O时域反射都应提供对测量设置的足够控制，以实现预期的分辨率和精度。例如，电缆的定义是电缆的传播速度（VoP）或其组成材料的特性如何相对于光速改变通过电缆的传播。M时域反射或O时域反射的VoP调整范围很广，从而增加了仪器可以测量的不同类型的电缆或DUT的数量。此外，VoP调整范围内的高分辨率使得可以更紧密地匹配DUT的精确VoP。
