判断变压器绕组是否变形的方法有哪些？

时间：2021-03-10

接下来中试控股告诉你判断变压器绕组是否变形的方法有哪些：

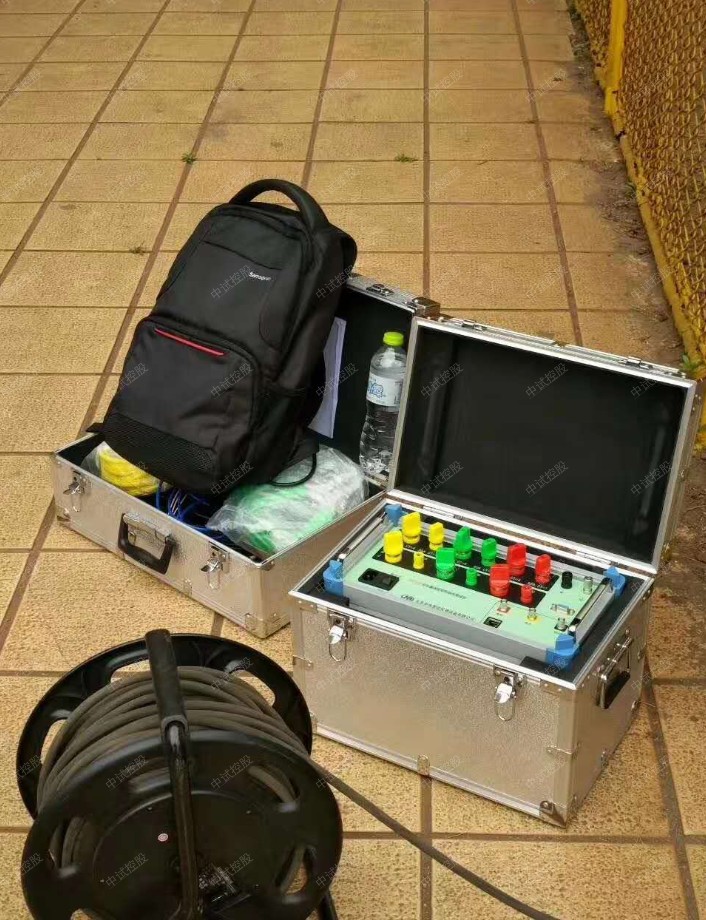

变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化，进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等，并根据响应分析方法研制开发的变压器绕组测试仪（也称为变压器绕组变形测试仪），就是这样一种新颖的变压器内部故障无损检测设备，它适用于63kV～500kV电力变压器的内部结构故障检测。

中试控股变压器绕组测试仪判断变压器绕组是否变形方法有以下几种：

1、当绕组短路事故后，除测量变形外应进行一些常规试验和特殊试验。还要结合短路电流大小和短路时间长短，进行综合分析判断变压器绕组变形情况。

2、为了正确判断变压器变形，首先在变压器出厂、安装时测量绕组变形的原始数据留下，指纹“便于以后比较，试验项目齐全，短路（电流不经用电器、直接连电源两极）阻抗值、专用仪器和频响法等。

3、频响法判断变压器变形时，除根据三相绕组的频响特征是否一致外。还应根据绘出的三相波形间的相关系数R值，R值大于1.0，则说明变形不明显，R值小于1.0，则应引起注意。
