串联谐振试验装置产生高压的原理是什么？

时间：2021-03-10

接下来中试控股告诉你串联谐振试验装置产生高压的原理是什么：

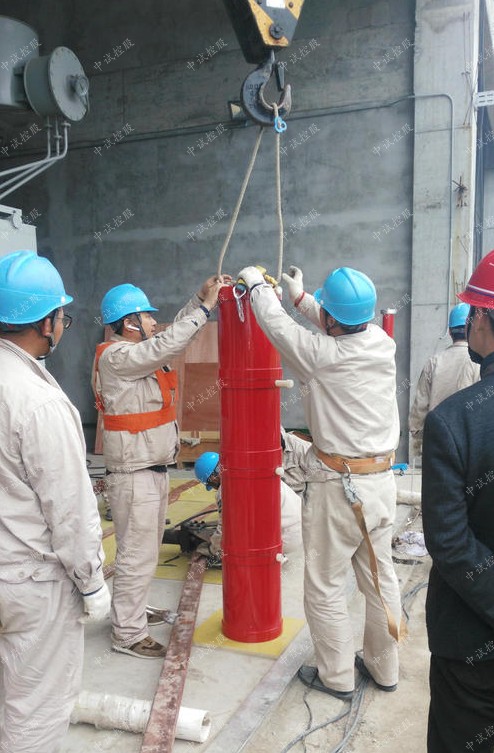

串联谐振试验装置分为调频式和调感式，一般是由变频电源、励磁变压器、电抗器和电容分压器组成，被试品的电容与电抗器构成串联谐振连接方式。分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现电阻性，这种现象叫串联谐振；当电路发生串联谐振时，电路的阻抗Z=√R^2 +（XC-XL）^2=R，电路中总阻抗最小，电流将达到最大值。

如果谐振频率等于电源频率，则电感和电容上的电压都可以超过电源电压的好多倍，这就像荡秋千一样，只要顺应它的节凑，不必用很大的力，就可越荡越高，从而升压，从理论上说，反正电容和电感的阻抗相抵消，只剩下直流电阻，因此电流可以很大，电阻是耗能元件，电容和电感是储能元件，电源是供能元件；如果一个周期内补充的能量大于电阻消耗能量，系统能量增大（电感电容两端电压就升高），回路电流就增大，电阻耗能增大，从而达到平衡，电线电缆试验就是利用串联升压而得到高电压。
