绝缘手套耐压试验装置的操作步骤？

时间：2021-03-10

接下来中试控股告诉你绝缘手套耐压试验装置的操作步骤：

1.在绝缘靴（手套）的内部和外部充满水后，取出海绵。绝缘靴（手套）的内部和外部高度相同，然后将高压电极放入绝缘套（手套）中并夹紧绝缘套（手套）。

2.在对绝缘套内的钢球进行测试时，向水箱中加水，使海绵完全浸入水中。将与被测靴子尺寸一致的金属片放入靴子中，然后将高压电极放入绝缘靴子中，使高压电极与金属板接触，然后用直径为的金属球覆盖金属板。不大于4mm，高度不小于15mm。

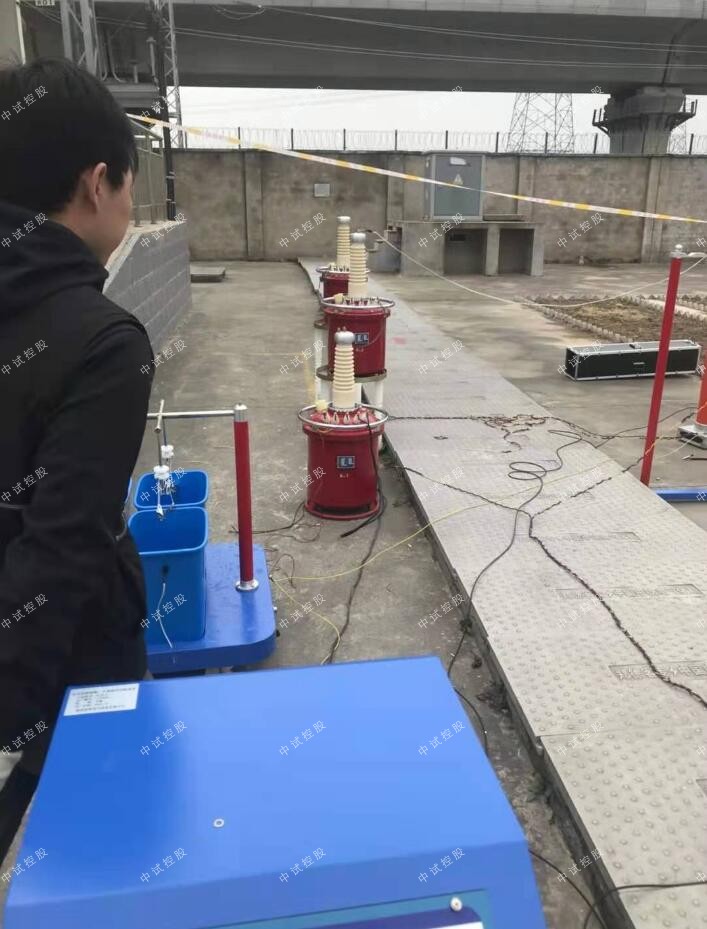

3.按照有关规定设置现场，连接设备，并由负责安全的人员指示合格区域。

4.中试控股绝缘手套耐压测试装置内部高压，高压端和高压尾端均引至后面板，因此控制台的接地端子必须可靠接地。

一.根据测试要求正确接线。

（1）控制台的电源接线

红色的两芯电缆连接到交流220V电源。

（2）控制台的高压线

从控制台的高压输出端子到高压平板车的主电极端子连接有一条粗红线。

（3）控制台的高压尾部连接线从控制台

相应端子到耐压平台的相应铲斗的端子连接了六根独立的黑线。

（4）控制台

接地控制台的接地必须接地，使用带夹子的透明电线的一端连接到控制台的接地端子，另一端连接到可靠的接地。

二.控制台面板

完成安装和接线后，请首先执行空载测试。测试前，请检查手术台中的接线，螺钉以及组件之间的接线是否松动并脱落。

（1）闭合输入线路的主电源开关。此时，“电源指示灯”亮起，六个“耐压指示灯”亮起。

（2）向左旋转调压器使其恢复为零，并且“零位置指示器”亮起；

（3）按下“开始”按钮，“耐压指示器”点亮；

（4）缓慢向右旋转调压器，观察高压表头和低压电流表头的读数，将高压升至18kV后停止升压；

（5）按下“耐压计时”按钮，计时器开始计数。此时，请注意仪表头的指针读数是否有异常。耐压计时器达到设置的时间后，计时器将起作用，并且警报指示灯将点亮并发出警报。按下“耐压计时”按钮，警报声将被取消；

（6）将调压器返回到零位置，然后按“停止”按钮。测试完成，主电源开关关闭。

空载测试完成后，即可执行物理测试。

a。将被测绝缘手套或靴子放入测试桶中，并用固定夹固定，必要时调整电极的长度；

b。用水管将水注入手套或靴子中，并且水位优选距上边缘约3cm。

C。用水管将水注入测试桶中，使水位与手套或靴子中的水位一致，但应注意，测试桶中的水位也应距上边缘约3cm，以避免溢出;

d。将钢球测试安装在绝缘套内时，海绵可以完全浸入水中。将尺寸与靴子相同的金属片放入靴子中，将高压电极放入绝缘靴子中，并使高压电极与金属板接触。金属板上覆盖直径不大于4mm，高度不小于15mm的金属球。

e。开始测试，测试步骤与上述空载测试相同，但应注意，绝缘手套的测试电压为15kV，绝缘靴为18kV。

F。在测试过程中，6毫安表显示每个相应测试对象的泄漏电流。如果泄漏电流达到10mA，则视为故障，相应的过电流保护动作，相应的“耐压指示器”熄灭，表明测试对象失败。故障后，必须在下一次测试之前按下“重置”按钮。
