变压器绕组变形测试仪使用方法

变压器绕组变形测试仪是专用于检测变压器是否发生绕组变形的仪器。为了确保试验的顺利进行，在使用前，我们一定要了解该试验的接线图及步骤。
变压器绕组变形试验接线图：
变压器绕组变形试验步骤：
1、通过三根专用测试线将被试验变压器的被试绕组引出端与测试仪的三个端口（OUT、INPUT1、INPUT2）有效连接。
2、打开笔记本电脑输入被试变压器铭牌；打开测试仪电源开关，用USB口线将测试仪与笔记本电脑连接，开始试验。
3、采集完毕，关闭笔记本电脑及测试仪的电源。
利用变压器绕组变形测试仪进行绕组变形试验是当前电力系统使用得最多的方法，因此熟练掌握 变压器绕组变形测试仪进行绕组变形试验接线方法及步骤是很有必要的。
变压器绕组变形测试仪
变压器绕组变形测试仪使用方法

首先我们需要知道变压器绕组变形测试仪是电力变压器的内部结构故障检测的必备工具
是高速、高集成化微处理器
       变压器绕组变形测试仪使用方法变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，该变压器绕组变形测试仪采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
      变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的ZSBX-III变压器绕组频率响应测试仪，就是这样一种新颖的变压器内部故障无损检测设备。中试控股它适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精·确有力的依据。
功能特点：
      中试控股变压器绕组变形频率响应测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
1、变压器绕组变形测试仪采集控制采用高速、高集成化微处理器。
2、笔记本电脑与仪器之间通信USB接口
3、笔记本电脑与仪器之间通信无线蓝牙接口
4、硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障
5、高分辨dB值测量，双通道16位A/D(现场试验改变分接开关，即有明显输出变化)
6、信号输出幅度可以软件调节，最·大幅度峰值 10V

变压器绕组变形测试仪使用方法怎样使用变压器绕组变形测试仪呢？ZSBX-III变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能。具有体积体积小，重量轻的特点，不论是室外还是室内操作都是很方便的，是电力工作者得心应手的工具，那么如何操作变压器绕组变形测试仪呢？将做出以下讲解：

仪器面板：

1.仪器面板上安装有电源自锁开关, 按下时电源打开,指示灯点亮,关闭时按下松开, 指示灯熄灭。

2.上方印有仪器型号和名称。

3.中试控股下方印有仪器生产厂名。

（变压器绕组变形测试仪前面板图）

4.仪器背板上安装有电源插座内藏保险丝。

5.USB通信端口连接笔记本电脑和无线WIFI天线。

测量信号端口:K9插座外标颜色与测量电缆外标颜色一致,请对颜色连接。

（变压器绕组变形测试仪前面板图）

变压器的几种常用检测接线方式：

变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成，并行三根专用测量电缆以及测量夹子和接地线组成。

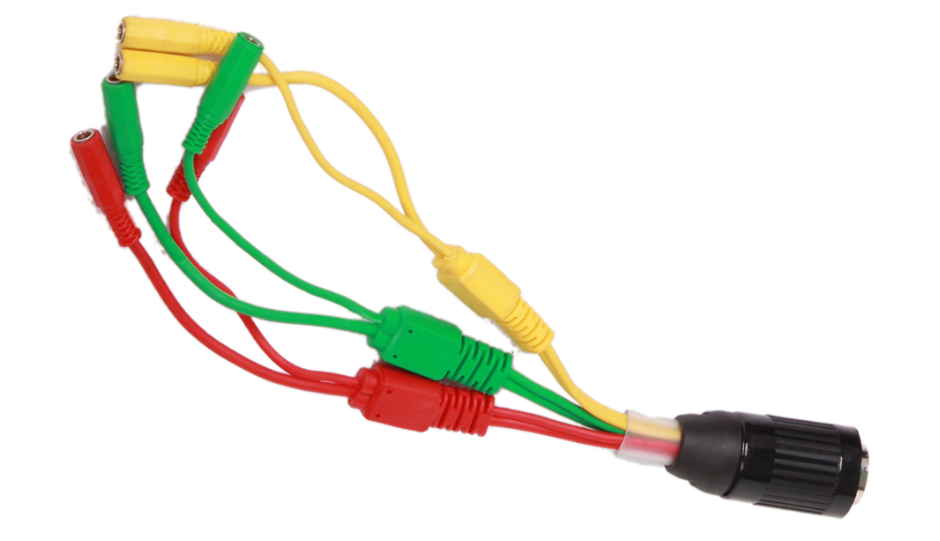

主测量单元系统与试品之间采用50高频同轴电缆联接，中试控股扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，中试控股经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。


除配线外，所有操作均在计算机上执行。检查测试连接是否正确后，启动计算机电源开关。计算机进入正常运行后，启动主测量单元电源。电源指示灯应显示正常。如果只分析测量数据，主测量单元就不能连接和启动，只能启动计算机。计算机启动后，双击仪器的执行图标进入工作程序。
下面描述了软件接口中每个区域的功能。
        输入软件，左上角是菜单栏，有“系统”、“视图”、“设置”和“帮助”四个下拉菜单。下面描述每个下拉菜单的特定功能。
        开始测量并开始变压器测试工作，但通常需要在开始测试前设置一些参数，因此建议一般在测量区域开始测试过程（详见下文）。根据当前的测试曲线数据分析测试报告并显示详细的测试报告，但一般需要在分析报告之前选择待分析的参数和显示模式，因此建议一般在曲线分析区域（更多关于以下）显示分析报告的过程。
        连接设备，如果在运行软件时USB电缆未连接，则可以确认USB电缆已连接，测试仪器已接通，并选择此项目重新连接。中试控股建议在确认USB电缆已连接且测试仪已通电后运行软件。选择无线端口，即蓝牙连接模式设置。退出系统，您可以选择在使用项目后离开它。
        显示电流测试曲线和观测历史曲线的二维显示坐标为二维平面。在这一点上，可以观察到多个曲线是否相同。三维显示，当前的测试曲线和视图历史曲线坐标都是三维的。在这一点上，每个多曲线的细节都可以被观察到。线性曲线，电流测试曲线和视图历史曲线坐标x频率线性增加。此时可以观察到曲线不同频段的细节。对视图历史曲线的对数曲线、电流测试曲线和坐标x频率进行了对数增加。此时可以观察到低频段曲线的细节。
        使用计算机来操作变压器绕组变形测试仪，方法非常简单和实用，也很容易就能被掌握，因此电力工作者需要熟练掌握这一方法。

变压器绕组变形测试仪使用方法变压器绕组变形测试仪使用注意事项
（1）使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常；

（2） 测试仪的“接地”没有连接正确前，请不要开始绕组变形测试；

（3） 试验前应将被试变压器线端充分放电；

（4）绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器；

（5）测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较全面的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较；

（6）变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地；

（7）应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净；

（8）测试仪使用完毕后应放置在干净、温度较低的位置，避免强烈振动，并防止脏污的灰尘进入测试仪内部。
