变频串联谐振试验装置原理是什么

时间：2021-03-04

变频串联谐振试验装置原理是什么？接下来中试控股小小编为大家分享。

串联谐振试验装置工作原理：

利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的设备。

由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经励磁变压器耦合给串联谐振回路，提供串联谐振的激励功率。

中试控股串联谐振试验装置是专门用于容性试品交流耐压试验的设备，广泛用于各种中试控股高压交联电缆,变压器,发电机,GIS开关,电动机的交流耐压试验，SF6开关变频调频串联谐振串谐工频交流耐压试验成套仪器设备。

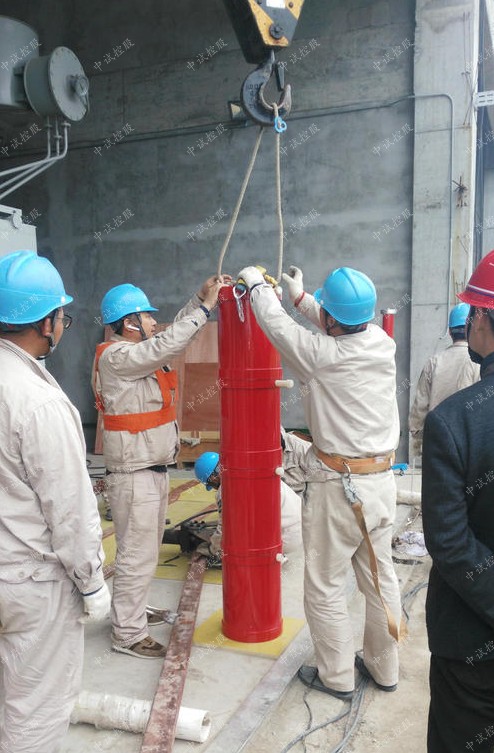

中试控股串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。
