变压器绕组变形的情况有哪几种

时间：2021-03-04

变压器是整个电网传输系统中最核心的设备，由此可见，它的安全运行对整个电网的安全而言是起到至关重要作用的。中试控股电力技术工程师通过对变压器的常见故障绕组变形进行分析，探讨变压器绕组变形的原因以及由此产生的危害。这对整个电网系统安全系统的正常有序的进行意义重大。

中试控股电力技术工程师提出当变压器遭受短路电流冲击或其他冲击后，变形有以下几种：

1.绕组整体变形，是由于运输过程中，受到冲击、倾斜、振动等外力影响，造成绕组位移。这种变形绕组尺寸不变，只是对铁芯的相对位移变化。绕组的电感量、饼间电容量不变，电容量变化。一般电容量减小。在等值电路中，谐振峰点向高频方向平移。所以，这种变形后所测频谱中，和以前比较，各谐振点都仍然存在，不发生变化，只是峰值均向高频方向平移(向右)。

2.饼间局部变形，在短路(电流不经用电器、直接连电源两极)电磁力作用下使部分固定不牢线饼被挤压，另外一些线饼拉长，这样饼间电容被改变。这种变形的后果使等值电路中一些电感变大，一些变小；与电感并联的饼间电容也随之改变。测量频谱时，部分谐振峰点向高频方向移动，而且峰值下降；部分谐振点向低频方向移动，峰点升高。通过谐振峰值变化情况，判断饼间变形面积和变形程度。

3.匝间短路(电流不经用电器、直接连电源两极)，从理论上讲绕组发生匝间短路后，电感值下降，频谱曲线发生明显变化，幅值上升，一些谐振点峰值消失。但理论是这样的，实际上难以捕捉到这种情况。一旦运行中发生匝间短路，线匝将被烧断，重瓦斯跳闸，压力释放阀动作，这时变压（气压变量)器油色谱分析也会不合格，变压器将吊罩检查的。

4.引线位移变形，由于引线长度较大，固定不牢时，运行中产生位移变形。当引线位移时，等值电路中表现为两端口电容变化。当信号入口端引线位移但引线电容与其他电路并联之，所以它的变化不会对频谱曲线有明显变化；而输出端引线位移，引线电容变化后对频响曲线有明显变化，尤其是曲线中300kHz～1MHz范围内。所以，在实际测试中，采用中性点注入信号源，以防上述的影响。如果引线对地电容减小，频段内幅值上升，反之，则下降；引线对地电容变大，预示着引线向外壳方向移动，引线对地电容变小，则表示引线向绕组方向移动。

5.绕组辐向变形，当绕组受辐向力作用时，使内绕组向内收缩，直径变小，电感量变小。这时内外绕组间距离变大，其电容变小，将使频谱中的谐振峰点向高频方向移动，且幅值有所增大。

6.绕组轴向扭曲变形，当变压（气压变量)器绕组间隙较大或有部分撑条移位，在电磁力作用下，使绕组在轴向被扭曲为S状。这时部分饼问电容和对地电容减小。测量的频谱上，有部分谐振峰向高频方向移动，在低频段谐振峰幅值下降，中频段峰值略有上升，高频段不变。

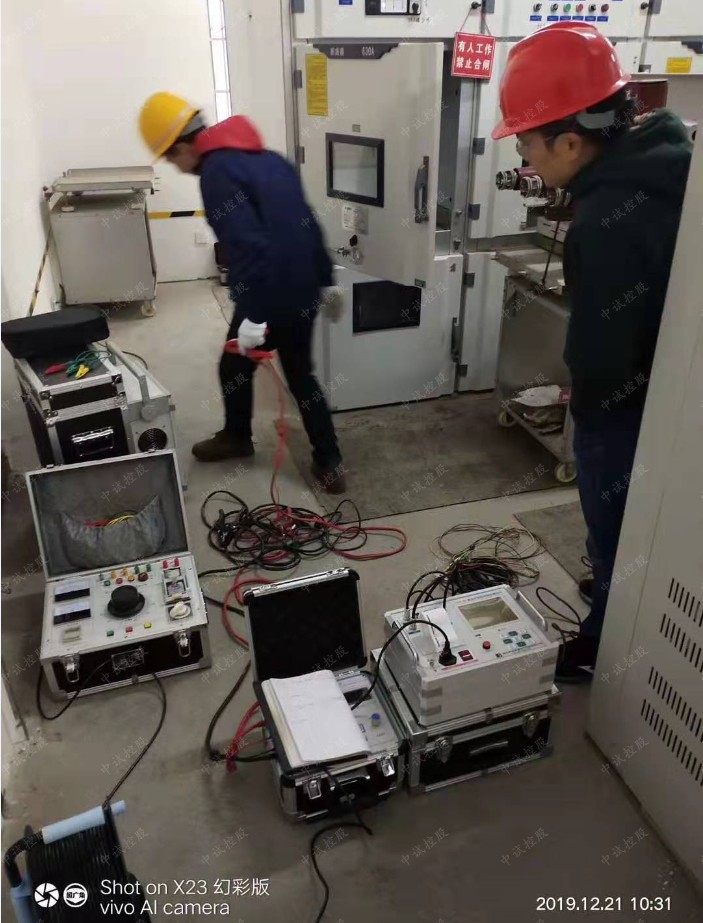

中试控股变压器绕组变形测试仪，根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
