电缆识别仪具体使用方法

时间：2021-03-02

电缆识别仪具体使用方法

“电缆识别仪”是中试控股用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。电缆识别仪由信号发生器和接收钳信号检测器及指示表三部分组成，信号发生器主要产生特殊的脉冲调制信号，通过输出线加至停止运行的被测电缆上，用接收钳在现场寻找被测电缆，当接收钳检测器测到施加在电缆上特殊信号时，信号检测器上电表指针与施加信号频率同步摆动，中试控股而其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆。对于电缆识别仪大家是否想要了解更多呢？接下来中试控股小编来为大家介绍电缆识别仪查找方法、使用方法、主要功能特点、使用注意事项、带电电缆识别仪和不带电电缆识别仪的区别。一起来了解下吧！

ZSCI-9500电缆识别仪查找方法
中试控股电缆识别仪的查找方法根据使用条件又分为带电电缆识别仪和不带电电缆识别仪，我们说一说他们各自的查找方法：
1、带电电缆识别仪查找方法

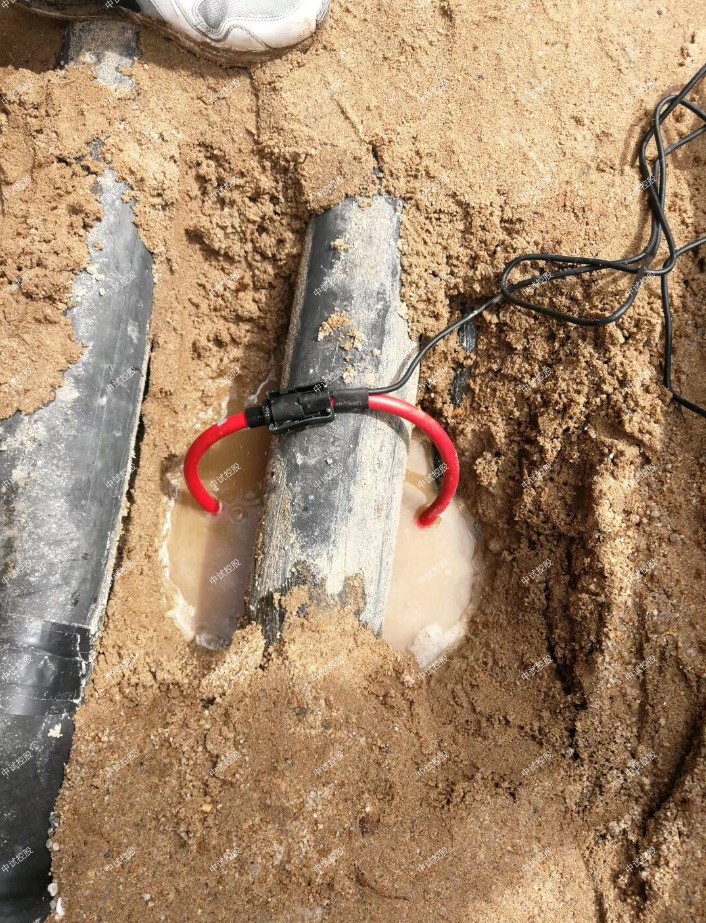

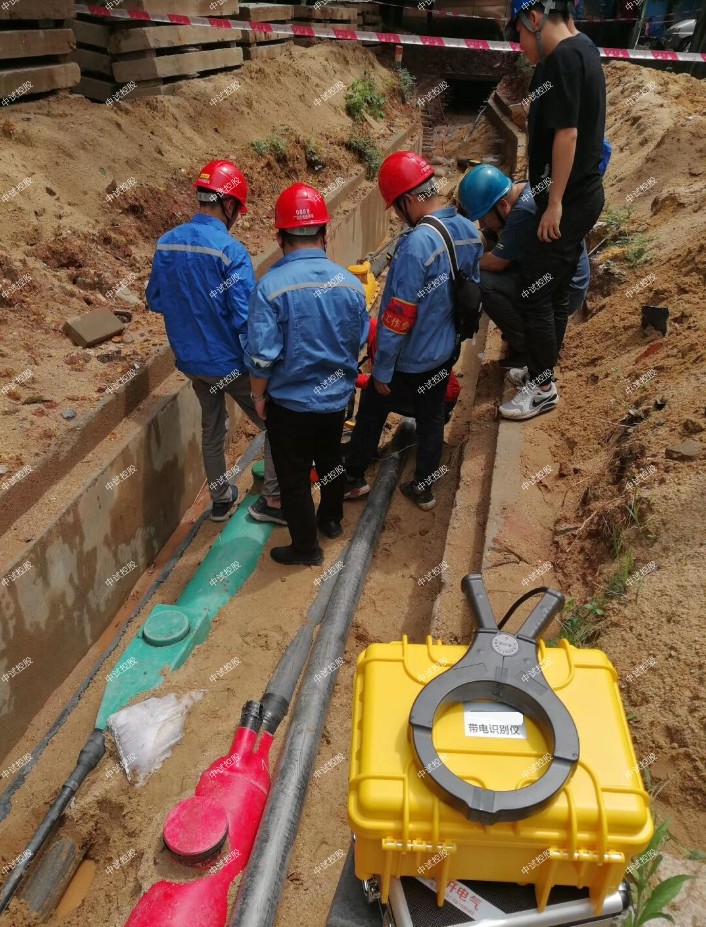

线路在带电时，我们不能影响正常运行，在对带点电缆识别时，采用的是感应法测量，通过卡钳发射高频信号，接收机接收到信号特征后通过软硬件滤波，在进行相位识别，当接收卡钳按照电流方向卡电缆时，被识别的电缆电流表右偏，同时伴有声光指示。而其它的电缆电流方向与被识别电缆的电流方向相反，其电流表指针左偏。没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中区别出来，由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，从原理上讲，识别的电缆不受被识别电缆长度的限制。

2、不带电电缆识别仪查找方法
中试控股不带电电缆识别仪的查找方法基本与带电识别相通，发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，ZSCI-9500电缆识别仪但它们的极性相反，通过接收机探测流过电缆电流方向以及它的大小，它带有放大器并串联在电路中，传感器钳住被测电缆，电流流过电缆产生的磁场在传感器的线圈中感应出电压，该电压极性由电流方向和传感器线圈的方向决定，从而达到电缆的识别作用。

电缆识别仪的使用方法
一、主机准备
1、连接：
（1）在进行测试工作之前，将被测电缆断电，其周围环境应处于安全状态。
（2）发生器与被测电缆相连，红色夹子与被识别电缆的一根芯线或几根芯线連到一起。将黑色夹子与地钉相連。
（3）将电缆远端的芯线与地钉相連。
（4）将电缆两端的铠装与地线断开。
（5）将电源线插入电源插座。
2、开机：
（1）打开主机电源开关，对主机供电。
（2）主机开始间断向电缆发出脉动直流信号，输出脉动电流信号为30A左右。
3、接收机准备
（1）缓慢调节灵敏度旋钮，使电表开始指示。
（2）注意传感器插入电缆的方向及接收机表头摆动幅度的大小。
二、测试
1、设置测试回路
为保证仪器的正常使用，应注意设置测试回路。
将红色输出插孔与要识别的电缆的芯线相连，将黑色输出插孔与地相连，将电缆芯线在远端与地相连。如下图所示

输出电流在电缆线中沿箭头方向流向远端，通过大地返回发生器，将被识别电缆的所有芯线连到一起，能得到较清楚的信号。
2、仪器校准
校准接收机时，要在始端处用传感器卡住电缆（接近发生器），箭头指向电流方向，即指向电缆远端，然后在需要检测处用相同的接收灵敏度进行检测，用传感器将每一根电缆都卡一遍，箭头方向指向电缆远端，当卡住需要识别的电缆时，接收机表头显示读数为4-6格，且向右偏摆。所有其它电缆要么没有读数，要么读数极小且电流方向相反，即向左偏摆。
3、测试实例
实例1：
由于电缆屏蔽层通常与地相连，如果电缆束中，其它电缆也接到公共地上，发生器上黑色输出插孔可連到公共地上，返回电流在几根电缆屏蔽层进行分配，将返回电流分成许多支流，意味着被识别电缆的差值电流较大，有用信号较清楚， “差值”的意思是输出电流和其分得的返回电流在同一通道内。如图4所示，图4中有5根电缆，4号电缆是我们需要识别的，要识别的电缆中“输出电流”为20A。假设返回电流在所有电缆的屏蔽层中平均分配，在要测的电缆中应有4A的返回电流，要识别的电缆中的差值为：20A（输出）－4A（返回）＝16A（差值）

实例2：
如果被测电缆的屏蔽层从系统地中断开，其差值将会得到改进，在该电缆的屏蔽层中，没有返回电流。如图5所示

图5中有5根电缆，4号电缆是我们需要的电缆，要识别的电缆中“输出电流”为20A。由于电缆屏蔽层与地断开，在其余4根电缆中分得的返回电流为：20A/45A，要识别电缆的电流差值为：20A－0＝20A

实例3：
ZSCI-9500电缆识别仪用作返回电路的屏蔽层数量越少，从差值法中得到的读数越小，极限情况是仅有两根电缆的情况。如图6所示

在图6中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A，返回电流在两根电缆的屏蔽层中分配，因此每根电缆的屏蔽层的返回电流为10A，产生的电流差为：20A－10A＝10A。将电缆屏蔽层从公共地上断开，改善发生器的接地状况，在电缆远端加一地钉，差值电流会得到改善。如图7所示

图7中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A，返回电流在2号电缆屏蔽层中为10A，产生的值电流为：20A－0A＝20A
实例4：
如果没有屏蔽层来构成返回电路，返回电路可通过地钉来实现，此时需要两个地钉，一个地钉在电流远端与电缆芯线相相连，另外一个与主机黑色输出插孔相连，如图8所示

图8中有两根电缆，1号电缆是我们要识别的电缆，要识别电缆的输出电流为20A，返回电流通过地钉经大地回到发生器。为保证环路电阻的阻抗尽可能低，地钉与地之间要保证接触良好（将地钉附近的地方弄湿）。

电缆识别仪主要功能特点
1、识别准确无误；
2、大识别钳口适合各种电缆；
3、操作极为简单；
4、指示清楚直观；
5、主、辅件便携、美观、手感好；
6、整机工作可靠不怕短路；
7、电源输出频率及接收机灵敏度可调，适合各种现场。

电缆识别仪使用注意事项
一、操作人员要事先阅读说明书，掌握仪器的功能、工作方法、测试前的工作准备事项及正确测试要求。
二、测试前，先将被测电缆两端铠装接地断开，芯线远端（末端）与大地连接。
三、仪器两条输出线按说明书第2页要求分别将红夹接至被测电缆芯线上，黑夹接至大地。
四、打开发射机前，必须先将输出调节旋钮反时钟旋到零位，然后开机。缓慢调节输出调接旋钮，使输出达到5A－15A（调节旋钮一般均调在三分之二范围之内）。如果该配电站系统接地阻值大于4欧姆，则输出电流小于8A，只要接收机表头能正反方向偏转就可正常工作。1、注意：现场使用时，若接地电阻过小，发射机在输出调节旋钮反时钟旋到零位时，输出电流也会很大，发射机内保护电路动作（表现为表头有很小的快速摆动），这时可以将随机配的大功率试验电阻（1至2欧姆/20W－30W）串接在发射机回路中。
2、实际测试中，同一条电缆沟中，两个配电房之间连接的其他电缆超过两条，接地电阻因为有其它运行电缆铠装相连而变的很小，甚至接近为零，发射机输出电流过大而保护电路动作，这时可将试验电阻串接在发射机回路中进行测试。测试完毕，试验电阻温度很高，注意降温后装箱，试验电阻也可用其它1－2欧，大于20W的电阻替代。
五、在现场识别电缆前，应按说明书中仪器校准要求，在电缆始端将识别仪接收机校准好。
六、现场识别电缆的标准：当传感器卡在其中一条电缆上测试时，接收机表头向一边偏转并且摆动较大，在其余电缆上测试时（保持传感器同一卡入方向不变），接收机表头向另一边偏转并且摆动较小，电缆条数越多偏转越小。接收机表头向一边偏转并且摆动较大的电缆，即为需要识别的电缆。

带电电缆识别仪和不带电电缆识别仪的区别
一、工作方式的区别
1、带电电缆识别仪的主要工作原理在发射卡钳上发射平均值为0的相位编码信号，接收卡钳中的单片机，对接收的信号经过硬件和如软件的滤波后，再进行相位识别，当接收卡钳按照电流方向与被识别电缆识别的电流方向相反，其电流表指针左偏。
2、不带电电缆识别仪工作原理主要是需要被识别电缆加一特殊的信号，该信号要被专用接收机接收。将周期性的单极片电压脉冲馈入要识别的电缆中，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从一根电缆通过
二、基本参数的区别
将发射钳A的红，黑两个接线插头插在发射源对应的两个红，黑接线柱上，将反射卡钳A卡在被识别电缆上。发射卡钳A上的箭头指向电缆终端。在距发射卡钳两米以外的被识别电缆上，将接收卡钳B卡住该电缆，其卡钳上的箭头一定要指向电缆终端。然后核对电流方向和测试连接方向，在识别点，用接收卡钳B对各种电缆进行卡测。在被识别电缆上，接收机电流表头指针一定是向右偏转，同时声光报警提示
三、ZSCI-9500电缆识别仪使用注意要点的区别
1、如果运行电缆有电压，无负载时，电缆上就无电流流过，这时就检测不到磁场，以为是不带电电缆，极容易产生误判。
2、如果电缆没有运行，但是这条电缆如果和其他运行电缆有并行的情况下，就会有感应电流产生，同时感应电流也会有磁场产生，这时仪表也会产生磁场，这时就会产生误判。
3、如果电缆沟中，，有多条电缆，这多条电缆都会产生磁场，这时整个区域都会有50HZ电流产生的磁场，这时整个区域都会有磁场，使判别无法进行。容易产声误判。

上述是中试控股小编与大家分享的电缆识别仪查找ZSCI-9500电缆识别仪方法、主要功能特点、使用注意事项、带电电缆识别仪和不带电电缆识别仪的区别。希望这些知识能够给大家带来帮助！当然，大家要注意本仪器由电缆识别发射机，电缆识别接收机、发射卡钳和接收卡钳及输出信号连接线组成。它具有大功率电流脉冲输出；现场接收信号特征清晰，轻便灵活，灵敏度高，能有效抑制现场工频干扰；判断准确、快速；保护电路可靠，不怕输出短路；大钳口ф150适合各种截面积的动力电缆；内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触。极大的保证了人身安全。带电电缆识别时不需要断开各电缆两端与变配电设备间的连接，可在电缆处于带电的状态下进行在线识别，提高了识别的效率，大大减少了由于停电所造成的直接和间接的经济损失。
