变压器直流电阻测试仪测试方法及注意事项有哪些？

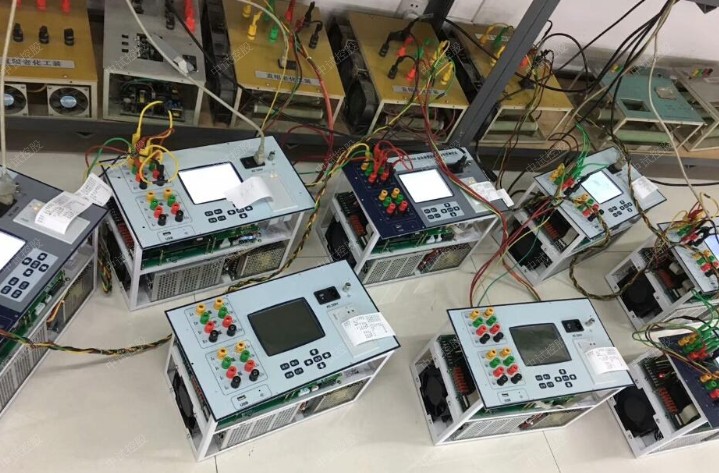

变压器直流电阻测试仪试验是变压器移交、检修、分接开关更换后不可缺少的试验项目，通常，用传统的方法(桥法和压降法)来测量变压器绕组和大功率电感设备的直流电阻是费时费力的。为了改变这种情况，缩短测量时间，减少测试人员的工作量，直流电阻快速测试仪，中试控股采用新型电源技术，具有性能稳定、测量速度快、体积小、使用方便、测量精度高、数据重复性好等特点，是测量变压器绕组和大功率感性设备直流电阻的理想装置。

测量步骤：

1、连接测试线后，关闭电源开关，电源指示器打开，按下“开始和停止”键，表头显示“E0000”。

2、根据测量值选择电阻档位范围，按下档位开关，档位指示灯亮，四个半液晶屏上显示的稳定值即为测量电阻值。

3、读取数值时，请注意所选范围内的单位（mΩ/Ω/KΩ）。

4、当测量大电感样本，如电力变压器，其他线圈以外的测试电路，不需要测量是短路，以避免电磁干扰。

使用注意事项：

1、在无载调压变压器反向抽头之前，必须对变压器进行复位。放电结束后，警报声停止超过10秒，然后切换点击点。

2、拆线前，应等待放电后报警声停止，拆线前等待10秒以上，以确保电荷完全释放。

3、在选择电流时，参考技术指标栏中的范围，且不超过范围和低于范围。如果超出范围，变压器直流电阻测试仪器总是处于“充电”状态，中试控股因为电流不能达到预设值。当范围较低时，显示"电流太小"。当两个状态都发生时，确认该范围并选择适当的电流进行测试。

4、使用磁力辅助法时，请注意测量范围。由于高压线圈与串联线圈并联，在整个测试回路中加入1.5倍的高压线圈电阻，并将其转换为测量范围。如果输出电流达不到设定值或超出范围时输出电流不稳定。

5、放电后去除三列磁辅助方法的短路接触时，可能存在残余电流，并且可以点燃和放电三次磁辅助方法的短触点，这是正常现象。

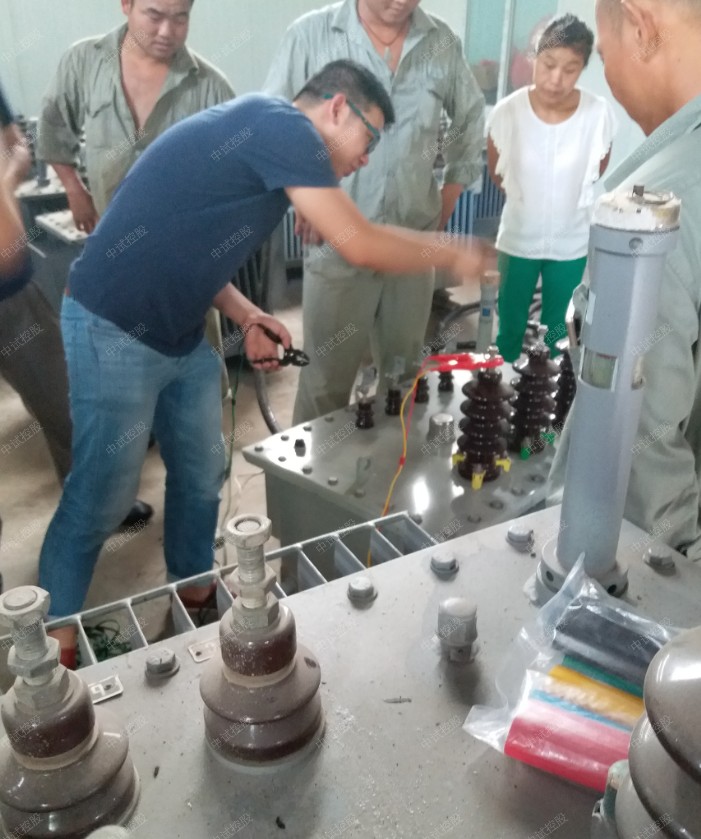

6、当测试夹具与变压器绕组的引出端连接时，中试控股注意引出端在空气中长时间暴露，引出端表面覆盖氧化膜，可能导致测量结果不稳定或不准确，因此，在布线时要注意清洗氧化膜，或者在测试夹具与引出端连接后，将测试夹具扭转几次，划掉氧化膜，以确保连接良好的接收。

工作原理
直流电阻测试仪内有一个能产生直流电流的恒流源。在测量电阻时，恒流从I＋、I－端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在   V＋、V－端取回本机，经放大后，直接用四位半LCD数字显示被试品的电阻值。

使用方法
1．电源
直流电阻测试仪为测试提供的电源的两种：AC220V／DC12V。在强电磁场干扰的情况下，建议*好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。
（1）直流电源测试：
闭合总电源开关（DC12V），相应有指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关（DC12V），相应的指示灯熄灭，放电后，再转换测试夹，进行再次测试。
（2）交流电源测试：
接上交流AC220V电源，相应的指示灯亮，中试控股闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关（AC220V），相应的指示灯灭，放电后，再转换测试夹，进行再次测试。
（3）充电：
接上交流AC220V电源，此充电指示灯亮，表示正在对机内的可充电池进行充电工作。仪器在使用交流电源测试,同时也在对机内电池进行充电。（仪器设计了充电保护电路，不会有过充现象产生）
2．测试线的联接方法：

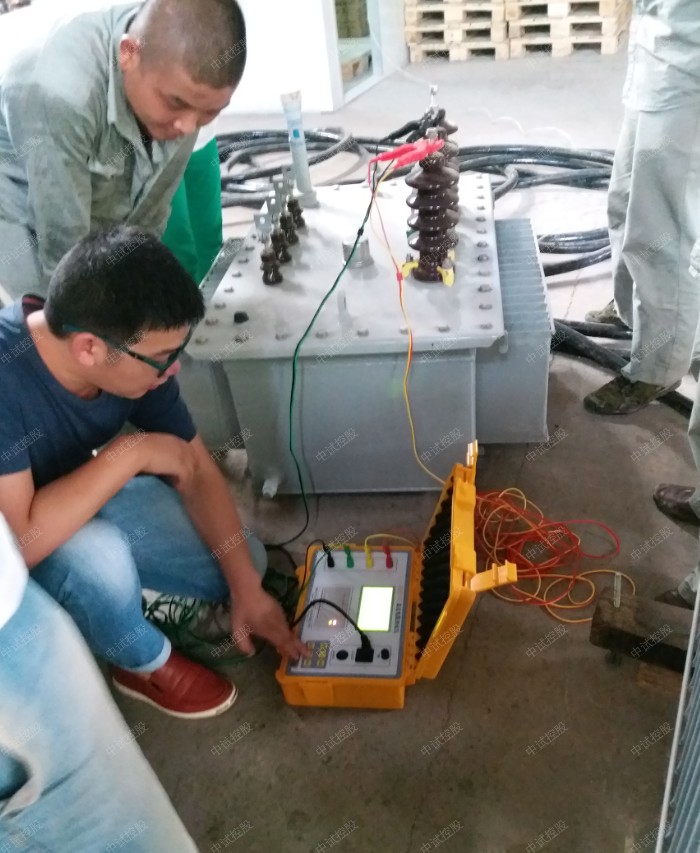

将仪器的I＋、V＋、V－、I－端子与被试品按图1的方法联接好。这种联接法，可消除A、B、C、D处的接触电阻，以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx 在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。
3．测量：
本仪器在回路未接好的情况下开机表头显示“E0000”。按图1方法接好测量线后，根据被测值的大小选定欲测的电阻档，按下该档开关，此时该档指示灯亮， 四位半LCD显示的稳定值即为被测的电阻值。读值时请注意所选量程上的单位。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈*好将 其短路，以免电磁干扰。
4．放电：
测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。

是一个很重要的试验项目，在《电力设备试验规程》中，中试控股其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是:

① 检查绕组内部导线和引线的焊接质量

② 检查分接开关各个位置接触是否良好

③ 检查绕组或引出线有无折断处

④ 检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况

⑤ 检查层、匝间有无短路的现象

本产品符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。

直流电阻测试仪主要特点：

1、中试控股采用高速16位A/D转换器，测量数据稳定，重复性好。

2、自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和测量状态，无须手动切换电流换档。

3、响应速度快，在测量状态可以直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来。

4、高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。

5、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。

6、可显示测量电流和测量时间。

7、智能化功率管理技术，可有效减轻仪器内部发热。

8、可储存120次测量数据，掉电不丢失。

9、全部汉字菜单及操作提示，直观方便。10、数字电阻测量仪测量精度高、性能稳定、显示清晰、测量范围宽、抗干扰能力强。

直流电阻测试仪工作原理：

本测试仪采用典型的四线制测量法。以期提高测量电阻(尤其是低阻)的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据(包括测试电压、中试控股当前的测试电流等)进行处理，得到实际电阻值。

本仪器可存储255试验数据，并且可打印存储的所有试验数据。仪器复位、掉电时所存储的数据均不丢失。

技术指标：

1、输出四个档位电流:40A、20A、10A、5A

2、分辨率:0.1μΩ

3、量程:20mΩ - 4Ω (5A档); 10mΩ - 2Ω (10A档);

0.2mΩ - 1Ω( 20A档); 0.1mΩ - 0.5Ω (40A档);

4、准确度:0.2%

5、环境温度:0~40℃

6、环境湿度:<90%RH

7、工作电源:AC220V±10%，(50±1)HZ

8、外形尺寸:400×200×350mm

9、重量:13kg

测试电流 5A，10A，20A ，40A

测量范围

5A: 1μΩ~4Ω

10A: 1μΩ~2Ω

20A: 1μΩ~1Ω

40A:1μΩ~0.5Ω

测量准确度 ±0.2%(满量程)

显示方式 128×64点阵显示 电阻显示为4 1/2位

大分辨率 0.1μΩ

电源 AC 220V±22V，50Hz±2 Hz 保险管5A

大功耗 600W 测试电流为40A时

工作环境 环境温度:0°~40°

相对湿度:≤80%

体积 400╳200╳425(mm)

重量 12kg 带配件

注意事项：

1.在测无载调压变压器倒分接前一定要复位，放电结束后，中试控股放电提示音结束，且提示信息消失后再切换分接开关。

3.测试结束后，按"复位"键，一定要等放电指示灯熄灭，提示信息消失后再关掉电源，进行拆线。

4.测试过程中请少断电或测试夹钳脱落。

5.接通电源前请先接好地线，测试结束后请后拆地线。
