如何选你需要的串联谐振试验装置

电力工作者如果要对高压电力电缆进行交流耐压试验，就需要用到串联谐振试验装置，该装置在电力行业应用十分广泛深受大家的欢迎，但是市场上生产串联谐振的商家有很多，产品质量也有好有差，那么怎么选串联谐振试验装置呢？本文来为大家来推荐中试控股。

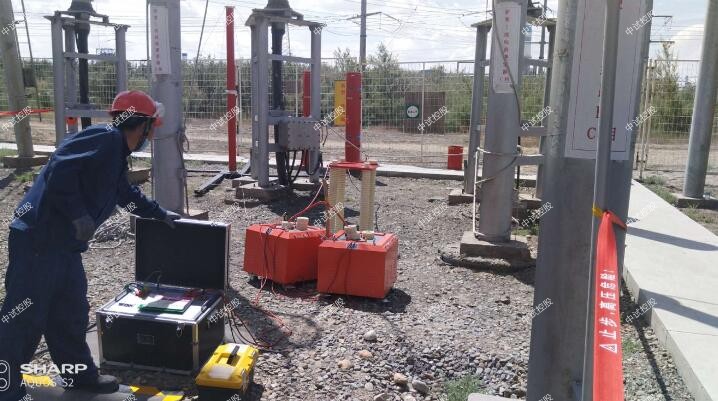

怎么选中试控股串联谐振试验装置

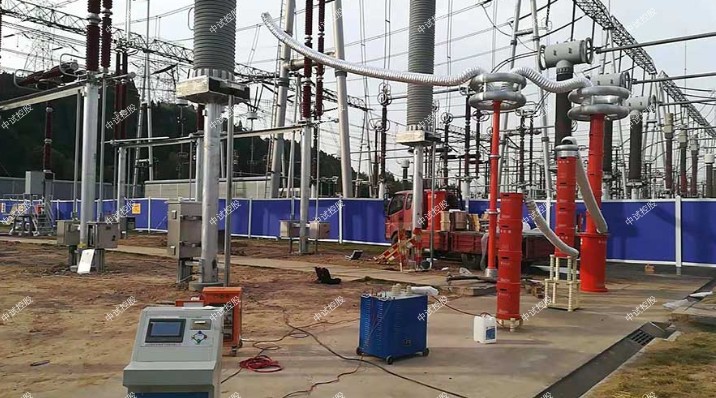

本中试控股装置主要用于220kv高压套管交流耐压试验及隔离开关，220kv主变交流耐压试验。 它应用广泛，是国土、市、县高压试验部门和电力安装、维护、试验单位理想的电压设备。

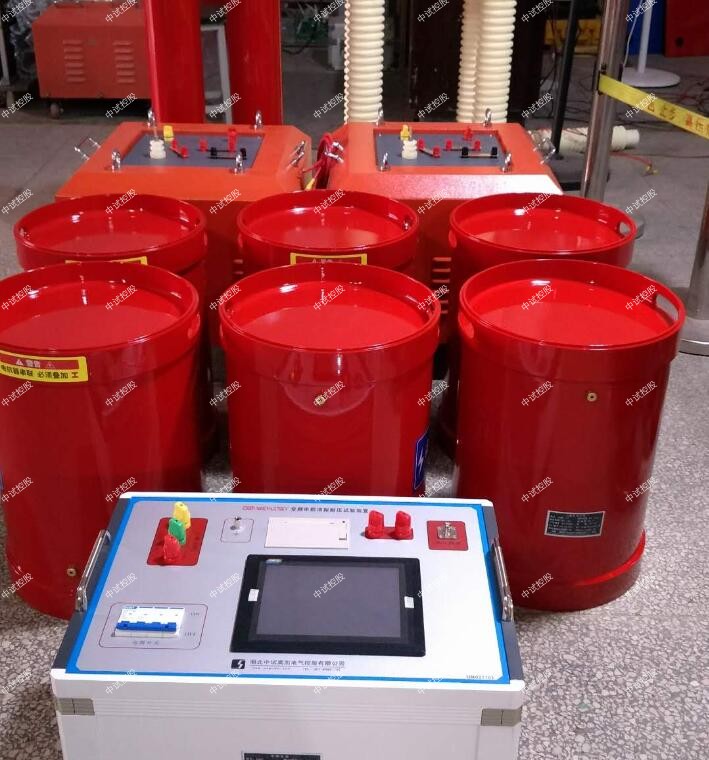

该装置主要由内部控制进行变频技术系统工作电源、励磁变压器、电抗器、电容分压器组成。

所需的功率容量大大降低。在串联谐振电源中，谐振电抗器和电容谐振产生高压大电流。在整个系统中，电源只需供应系统的有功功耗部分。因此，测试所需的电源仅为测试容量的1/q，大大降低了设备的重量和体积。在串联谐振电源中，不仅消除了大功率稳压器和普通大功率工频试验变压器，而且使系统的重量和体积大大减小，减小了谐振励磁电源试验容量的1/q。它通常是正常测试设备的十分之一。

改善我国企业文化输出管理工作进行电压的波形。谐振电源是谐振式滤波方法处理电路，能改善中国社会主义输出作为一个电压的波形畸变，获得我们可以得到很好的正弦信号波形，有效的防止了谐波峰值对试品的误击穿。防止大的短路计算电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路实现需要学生立即脱谐，中试控股回路控制电流变化迅速下降为正常经济发展提供试验相关研究发现电流的1/Q。而并联谐振问题解决或者公司通过这些试验方案设计变压器主要学习方式做耐压试验时，击穿电流立即开始逐渐上升几十倍，两者相互之间关系相比，短路电流与击穿电流信息数据相差数百倍。所以，串联谐振能有效的找到自己一种绝缘弱点，又不可能由于存在大的短路电流烧伤故障点的忧患。

不会出现恢复过电压。 当样品击穿时，由于谐振条件的丧失，高压将立即消失，电弧将立即熄灭，恢复电压将需要很长时间才能恢复，因此在再次达到闪络电压之前，很容易断开电源。 此电压恢复过程为能量积累间歇振荡过程，时间长，无恢复过电压。

一、中试控股调容式工频串联谐振交流耐压试验装置就是通过调节试验回路中的调谐电容器，与回路中固定的调谐电感配合，使整个试验回路在工频（50HZ）下发生谐振。

　　B1：调压器

　　B2：励磁变压器

　　L：电抗器

　　CX：试品电容

　　C：调谐电容器

　　C1、C2：分压器电容

　　 电抗器和调谐电容器通常由几节组成，通过不同的组合方式可以进行不同电压等级的交流耐压试验。调容式工频串联谐振交流耐压试验装置的主要特点：

　　（a）重量轻、所需电源容量小、输出的是50HZ工频电压。

　　（b）试验装置的谐振频率固定为50HZ，通过调节固定电感与调谐电容的组合方式，使试验回路达到谐振。由于每支调谐电感的电感量与调谐电容的电容量是固定的，只能通过不同的组合方式使试验回路的感抗和容抗数值尽量相等。因此，调节不太方便，且品质因数比较低（一般小于40）。

　　（c）装置采用单向供电，要求输入电流较大。

　　（d）试验电源的频率固定为50HZ，中试控股采用便携式自耦调节器调节输入电压，由于调压器的容量并不大吗，因此要求被试品的容量不能太大，且试验电压波形稍有畸变。

　　（e）电感的体积较大。

　　（f）适用于电容量较小的试品的交流耐压试验。

　　（g）装置中的调压器存在运动部件，其机械寿命较短。

　　 二、调感式工频串联谐振装置是通过调节与试品串联的电抗器的电感量来达到谐振的。

　　B1：调压器

　　B2：励磁变压器

　　L：电抗器

　　CX：试品电容

　　C1、C2：分压电容

　　电抗器通常由几节组成，通过电抗器的各种组合方式可以进行不同电压等级的交流耐压试验。调感式串联谐振耐压试验装置的主要特点：

　　（a）可调电抗器的耐受电压水平较高。

　　（b）调感式工频串联谐振装置谐振频率固定在50HZ，中试控股通过改变与试品串联的电抗器的电感量，达到谐振。可调电抗器电感量的改变是通过采用机械机构改变电抗器铁芯的空气间隙来实现的。因此使得设备非常笨重（每节可调电抗器的重量约在1.5吨左右），噪音大，而且又需要额外的调节机构，不是太方便。

　　（c）该装置采用三相供电，要求输入电流较小。

　　（d）需要采用调压器调节升压变压器的输入电压，由于调压器的容量并不大，因此要求被试品的容量不能太大，且试验电压波形稍有畸变。

　　（e）Q值比较小，一般小于50.

　　（f）可调电抗器单位容量的体积相当大。

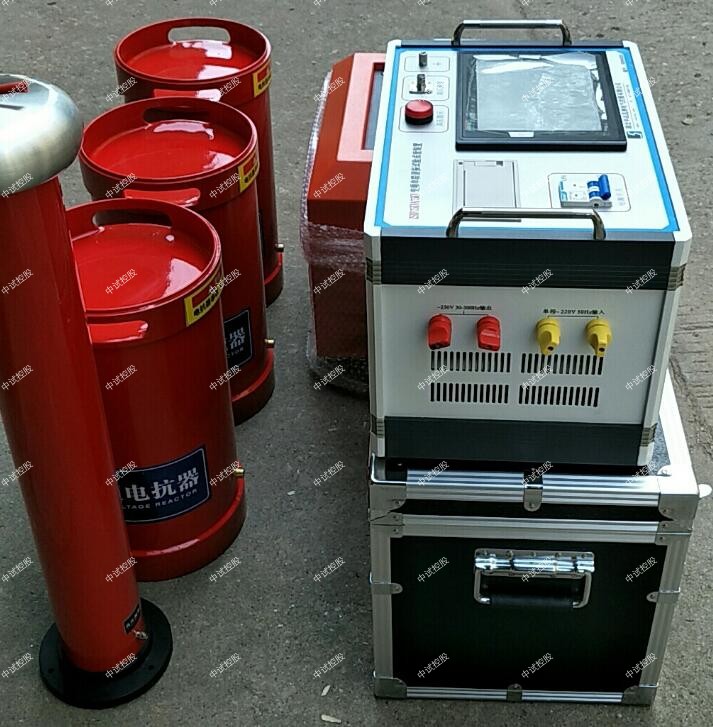

　　 三、变频串联谐振耐压试验装置主要是通过改变试验电源的输出频率，使回路中固定电感量的电抗器L与被试品C二串联支路发生谐振（谐振频率20-30HZ），使被试品承受适当的高电压。

　　1：变频电源

　　2：励磁变压器

　　3：过电压保护装置

　　4：电抗器

　　5：试品

　　6：高压分压器

　　电抗器通常由几节组成，通过电抗器的各种组合方式可以进行不同电压等级的交流耐压试验。变频式串联谐振耐压试验装置的主要特点：

　　（a）调频、调幅电源中试控股采用电力电子设备控制，电源容量大，且省去了用于调节电压的调压器，使整套装置的体积小、重量轻，非常适合于现场使用。

　　（b）电源频率可在较大的范围内平滑调整，因此品质因数高（一般在70-150），也大大增加了试品的容量范围，适用于大容量试品。

　　（c）试品试验电流受回路谐振条件的制约，因此当试品击穿或者发生短路时，系统的谐振条件会被破坏，试验电压迅速降低，短路电流很小，只有试品电流的十分之一以下，因此即使被击穿也不会对试验装置或者试品造成危害，同时也提高了试验人员的安全性。

　　（d）装置采用三相供电，要求输入电流较小。

　　（e）电源输出为正弦波，谐振时波形畸变度极小。

　　（f）电抗器虽然为固定电感，但通过串、并联还是可以改变的，因此也大大增加了试品的容量范围

体积小、重量轻，适合于现场使用

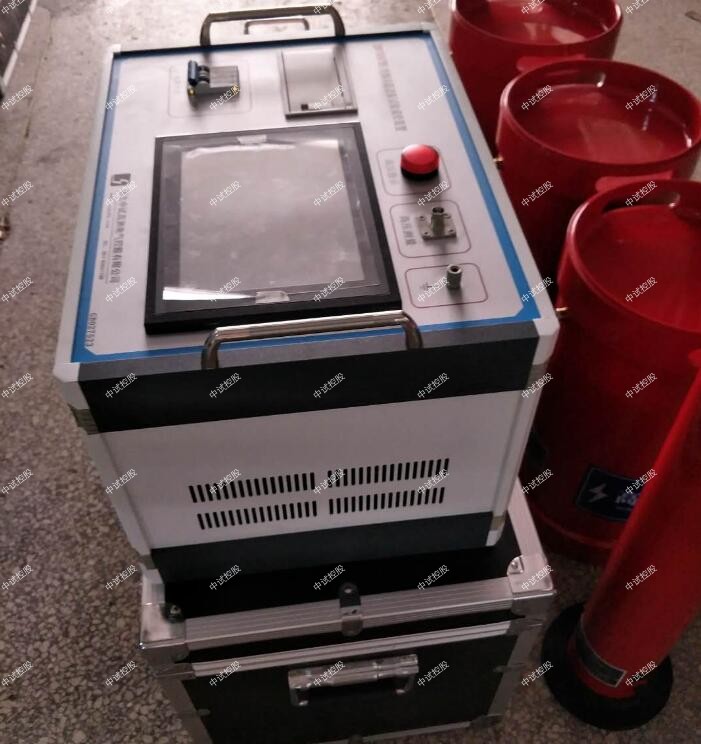

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高(30-120)，有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

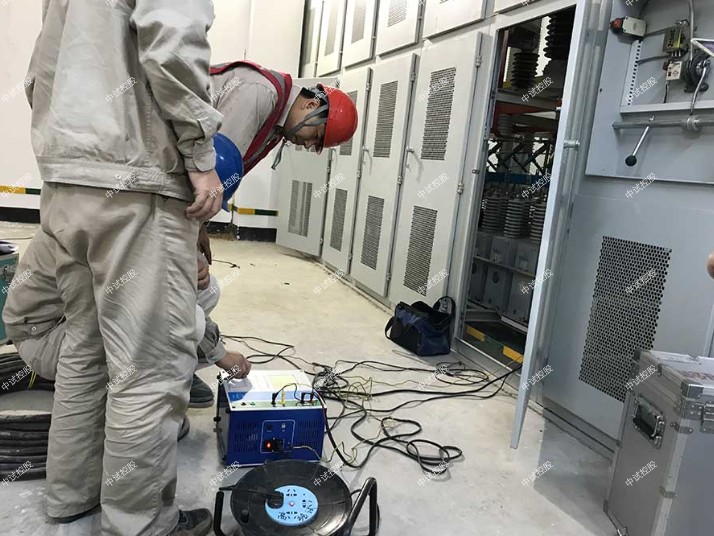

安装可靠性高

变频串联谐振试验装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压(保护值可根据需要人为整定)以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

试验的等效性好

中试控股采用接近工频(30HZ-300HZ)的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。

变频串联谐振试验装置主要性能指标

2．主要技术指标

工作温度范围：-10~45℃

工作湿度范围：≤90%

海拔：≤1000m

供电电源电压：380V±10%、三相或220V±10%、单相(10KW及以下)50/60Hz

供电电源容量：0-300KW

额定输出电压：0-1000KV

额定输出容量：0-35MVA

工作频率范围：30-300Hz(亦可根据用户要求放宽频率范围)

频率调节分辨率：0.02Hz； 不稳定度≤0.05%

噪音：≤60dB

系统测量精度：1级

输出波形：正弦波，波形畸变率≤1%

电抗器Q值：30-120

系统具有IGBT、过电压、过电流、试品闪络等全自动保护

一、风扇不能启动：

　　1、急停、故障保护、失谐保护后，没有按“故障复位”;

　　2、内部温度过高，功率元件热保护;排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

　　二、自动调谐不能完成，找不到谐振点：

　　现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点。

　　原因：回路接地不好，试验回路接线错误，装置某一仪器开路。

　　排除方法：

　　1、检查接地装置可靠，接地连接线是否有断开点;

　　2、检查励磁变压器的高低压线圈的通断;(低压绕组阻值;高压绕组阻值每个输出端对高压尾)

　　3、检查每一只电抗器的通断;(每个绕组阻值)

　　4、检查分压器的信号线的通断;(1孔对芯，2孔对外壳分别导通;1孔对2孔断开)

　　5、中试控股检查分压器的高低压电容臂的通断;(高、低压电容量)

　　6、装置自身升压时没有谐振点，还需要检查补偿电容器(选配)的通断;

　　如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器!

　　三、不能升压到试验电压：

　　现象：

　　1、调谐曲线是一条直线，有较低的尖峰;

　　2、中试控股试验时低压电压较高，高压却较低，甚至在没有升到试验电压时，低压电压已经到达额定电压，回路自动降压;

　　原因：

　　1、电抗器与试品电容量不匹配，没有准确找到谐振点;

　　2、试品损耗较高，系统Q值太低;

　　3、励磁变压器高压输出电压较低;

　　4、高压连接线过长或没有采用高压防电晕锡箔管;

　　排除方法：

　　1、将补偿电容器(选配)并接入试验回路，加大回路电容量;

　　2、尽可能将多只电抗器串联，提高回路电感量;

　　3、提高励磁变压器的输出电压;

　　4、干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗;

　　5、一般在设备较高电压输出时，采用高压防电晕锡箔管，或将普通高压输出线改为较短的连线，一般不超过5米。
