如何安全操作大电流发生器

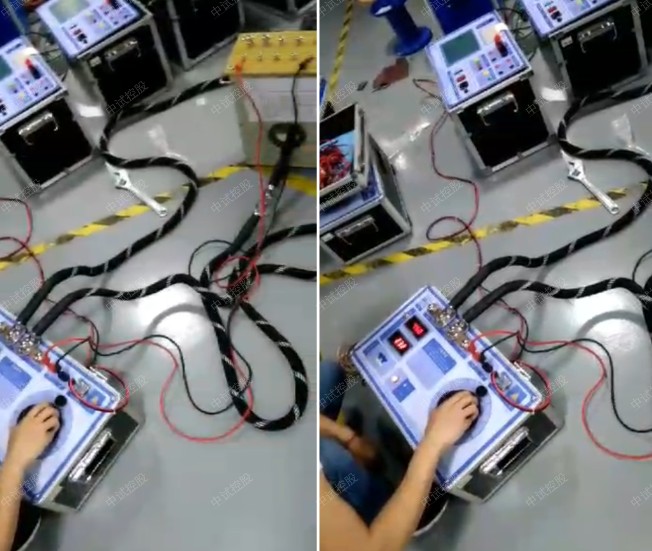

大电流发生器在作大电流试验时，按本产品的电路图正确接好工作线路。根据工作电流的大小，选择好大、小量程开关位置。中试控股将升流器输出端用大电流导线穿芯于被试电流互感器，形成一闭合回路;再将调压器回到零位，按下工作按钮（绿色），顺时针方向慢慢旋转调压器手轮，注视电流表，直到所需电流值为止，按下计时按钮（黄色）计时器开始计时,试验到所定时间后，立即将调压器手轮反时针方向回零，按下停止按钮（红色），切断电源。

大电流发生器当电压选择开关在时，是指输入电压;在电压选择开关在低档时，是指网络电压，该设备容量是按5min短时工作制设计的，如用于断续工作时，通电时间应小于2.5min，工作周期应大于10min为宜。

开箱验收大电流发生器时，应检查主回路接线端子是否松动，调压器电刷是否接触良好。中试控股长期不用时，使用前应用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5兆欧。输入电压符合铭牌上所标的电压值（～220V，～350V），其值差应在-10%～+5%之间，频率为50Hz。

电流档开关不准带负荷操作。大电流发生器操作时，应均匀缓慢旋转手轮，以免损坏调压器。满输出时工作时间不得超过5分钟，断续工作时间应小于2.5分钟，且工作周期应大于10分钟。升流器外壳有接地端子，使用时应良好接地。
在很多电力调试的工作都会应用到一些设备帮助工作者更好的工作，大电流发生器就是其中的一种。其实电力、电气行业在调试大电流场所的必要设备，大电流发生器拥有使用维修方便，性能好使用安全、移动方便、耐使用等优点。是大型工厂、发电站、铁路等电力维修部门的必要设备。

　　大电流发生器之所以可以给电力工作者提供帮助，就是因为其采用微电子处理技术，在使用的过程中可以提前进行设置，中文操作界面，人人都能快速上手。而且所有的测试项目设定之后会自动进行检测，不需要人工进行关于。大电流发生器是各行各业在电气调试过程中所必须的。那么在使用的过程中我们需要正确认识到其操作方式和注意点。

　　大电流发生器的使用方式：

　　1、在使用的过程中要按照要求，讲升流器和被测试品接好，然后连接电源。

　　2、操作者可以根据被测试品所需要的电流大小，选择好电流转换开关的位置，由于电流互感器不允许开路，因此其转换开关智能调整到大或者小的位置，不能将其调整到中间位置。

　　3、合上电源，绿灯亮，按下气动按钮，绿灯灭红灯亮，顺时针旋转调压器手柄，将电流调整到所需要的数值就可以了。

　　4、操作者反时针讲调压器手柄，调整至零，然后按下停止按钮，红灯灭绿灯亮，试验就此结束。

　　上面这些就是大电流发生器使用的方法，我们了解了仪器的使用方法之后，还需要明确操作过程的注意事项：

　　1、测试的人员不能少于两人，一个人进行操作，一个人监督操作，保证过程的安全性。

　　2、设备的外壳是必须要接地，不要因为低电压儿忽视个人安全问题。仪器必须具有良好的接地，使用生流变压器喝操作台必须可靠近接地，保证安全。

　　3、仪器到被试品导线不能过长，截面积要足够，接触的地方要处理干净，不然接头发热，甚至是电流升不到设定的值。

　　4、在一起正常工作的时候，先检查电源有充足的容量，不然电源线发热以及电压降低会影响正常的工作。

　　人员在操作大电流发生器进行工作的过程中，了解大电流发生器的使用方法和注意事项是很有必要，可以更有利于帮助其进行更好的检测，保证数据的真实性和可靠性。

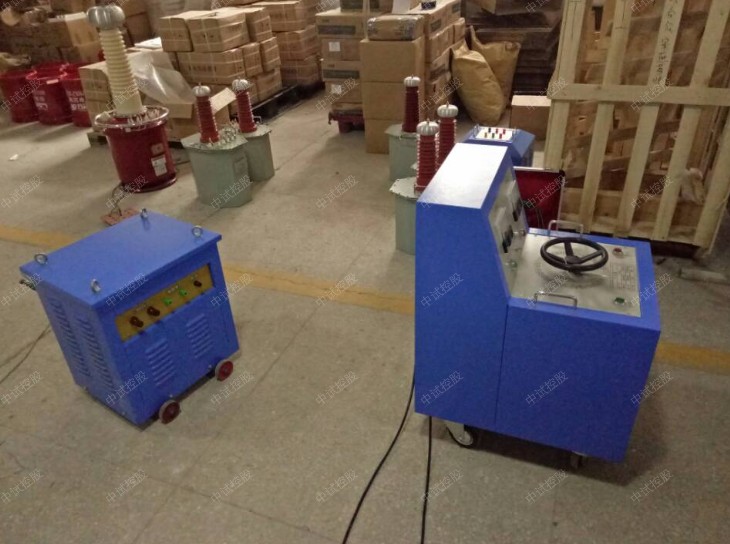

电流发生器是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，它具有体积小、重量轻、性能好，使用维修方便等特点。今天小森就给大家讲讲操作方法。

大电流发生器操作方法

1、按照调试要求,将升流器及被试品接好,并接好电源。

2、中试控股根据被试品所需电流的大小选择好电流转换开关的位置,由于电流互感器不允许开路,所以电流转换开关只能拨到“大”或“小”的位置，不能将其置于中间位置。

3、合上电源,绿灯亮（如果绿灯不亮,应将调压器旋钮反时针调至零,直到绿灯亮）,按下启动按钮,绿灯灭红灯亮,顺时针旋转调压器手柄,将电流升到所需值即可。

4、反时针将调压器手柄调至零位,按下停止按钮,红灯灭绿灯亮,试验结束。

大电流发生器注意事项：

1、测试工作不得少于两人，一人操作，一人监督操作，以确保安全。

2、外壳必须接地，不要因为低电压而忽视预防人身的安全事故。仪器必须有良好接地，使用中升流变压器和操作台必须可靠接地，以保证安全。

3、升流器次级至被试品导线不宜太长、截面积要足够（电流密度可按6-8A/mm考虑）接触面要处理干净（可用细纱布打亮），否则接头发热，甚至电流升不到额定值。

4、工作前先检查电源有足够的容量否则电源线发热及电压降低影响正常工作。

5、工作现场不应有易燃物。温升试验则应准备足够的灭火器材。

6、连续性（升温）试验，现场应有人值班。并定时检查升流源设备、导线、接头发热情况，作好记录。由于电网电压的变动，注意调节TD，以便维持额定试验电流。试验过程中，一旦发现不正常现象，应立即切断空气开关电源，查明原因后再进行试验。试验完毕，必须将调压器回零，按空气开关切断电源，切断工作电源，方向拆除试验接线，以保证安全。

7、试验工作应遵守电业安全工作规程有关规定并制定切合实际的安全措施。仪器是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热。

功能特点：

1）内置高配置工控机，中试控股采用可编程控制器西门子S730PLC作为中心处理器，对交流信号进行实时扫描,实现0监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。

2）进口PC机15英寸真彩大液晶触摸工业平板电脑操作，中试控股采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便

3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统，配有4个USB口，轻松外接U盘、打印机等多种设备。并可可以通过鼠标接口直接操作。提供RS232和RS485两种通讯接口选择，可与后台计算机连接，通过RS232接口可以直接与电脑PC机通讯，可以打印曲线，提供电脑通讯软件；实现数据分析和温度曲线打印；

4）只需设置好目标电流即可，无需人工检测，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。
