电缆故障测试仪的操作方法

ZSDLY-9000电缆故障测试仪常用于电力工作中确定电缆故障点，以帮助电力工人更快地完成电缆故障测试。那么，电缆故障测试仪的操作方法是什么呢？这篇文章是给你回答的。

   1、在现场故障测试之前，首先检查仪器的功率是否足够。如果电量不足，应使用外部电源，仪器可以正常使用。

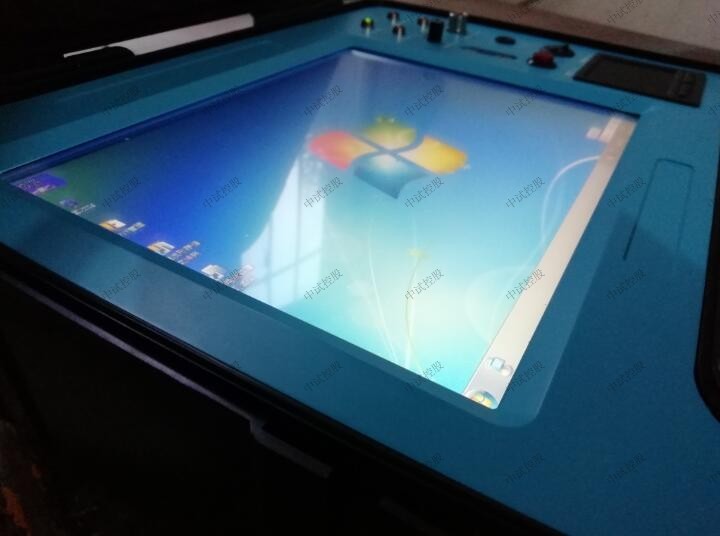

       2、打开“电源开关”。系统启动后，中试控股仪器进入windows桌面系统，自动进入电缆故障测试系统界面。
       3、根据被测电缆的类型、实际长度和故障性质，用触摸笔点击电缆仪表的触摸键，设置初始参数。
       4、设置参数后（默认为“低压脉冲方法”），将仪器测试线的红色和黑色夹子连接到中试控股测试故障电缆的故障阶段和另一个良好的相位或电缆接地。单击“采样”按钮以操作仪器。自动进入数据采集状态，同时在屏幕上显示波形。再次单击“采样”按钮，仪器将进入“连续”采样状态。操作员可以根据屏幕上显示的波形的幅度和位置连续调整位置调整和调整旋钮。调整波形以便于分析，然后单击“取消采样”触摸按钮以停止采样。
       5、如果设置了“高压闪络法”，点击“采样”键，仪器进入“采样”等待状态。当故障电缆在高压下闪烁时，“采样盒”采集的信号将自动显示在屏幕上。并再次进入“采样”等待状态，准备采集下一次高压闪络信号。在连续高压闪光采样过程中，调整“位移调整”和“振幅调整”旋钮，直到波形易于分析，然后点击“取消采样”触摸键停止采样，再进行游标操作，得到故障点距离测试结束。
       以上是电缆故障测试仪的操作方法。

操作方法与步骤

开机前准备工作及一般测试方法：

1．ZSDLY-9000电缆故障测试仪现场故障测试前应首先检查仪器电量是否充足，若电量不足时，应外接电源，仪器方可正常使用。注意：在使用“高压闪络法”测试时，禁止外接220V电源工作，避免高压信号串入仪器烧坏电路主板，应先对仪器充电，再使用“高压闪络法”测试。

2．开启“电源开关”，待仪器进入Windows桌面系统后，自动进入电缆故障测试系统设置界面。

按下“测试电源”键，此时仪器面板上“闪络、脉冲”指示灯交替闪烁，默认“低压脉冲”状态。（注：如果仪器退出电缆故障测试仪系统后，回到了桌面系统，需要重新进入电缆故障测试系统，可用触摸笔双击桌面系统上电缆仪图标，重新进入电缆故障测试系统设置界面）。

3．根据被测电缆的类型、实际长度及故障性质，用触摸笔点击电缆仪相关触摸键，进行参数初始设置。

4．参数设置完毕（默认“低压脉冲法”），将仪器测试线红、黑二个夹子分别接到被测故障电缆的故障相和另一好相或电缆地线上，点击“采样”键，仪器自动进入数据采集状态，波形同时显示在屏幕上。再次点击“采样”键，仪器便进入“连续”采样状态。操作者可根据屏幕上显示的波形幅度及位置不断调节“位置调节”和“振幅调节”旋钮。中试控股调整到波形便于分析为止，再点击“取消采样”触摸键停止采样。

5．如果设置“高压闪络法”，点击“采样”键后，仪器进入“采样中”的等待状态，对故障电缆高压冲闪时，便会自动将“采样盒”采集的信号显示在屏幕上。并且再次进入“采样中”的等待状态，准备采集下一次高压冲闪时的信号。在不断高压冲闪采样过程中调节“位移调节”“振幅调节”旋钮，调整到波形便于分析为止，再点击“取消采样” 触摸键停止采样，然后进行游标操作，得到故障点距测试端电缆长度。

第四章   故障测试

一、低压脉冲法检测故障电缆低阻、短路、断路及电缆全长

开启电源开关，待仪器自动进入电缆测试系统预置界面。根据被测故障电缆的类型、实际长度，点击屏幕右侧模拟键中的“电缆种类”、“检测方法”、“长度选择”、“采样频率”等，进行设置。

1．“电缆类型”的选择：依据被测电缆的类型，不断点击“电缆种类”模拟键。观察屏幕下方的当前状态设置栏，直到显示的电缆种类与被测电缆的种类一致为止。

2．点击“检测方法” 模拟键，屏幕下方的当前状态设置栏循环显示“低压脉冲法”和“高压闪络法”。选择“低压脉冲法”状态时，仪器面板上的“脉冲”绿色指示灯亮；选择“高压闪络法”状态时，仪器面板上的“冲闪”红色指示灯亮。

3．点击“长度选择”：模拟键，屏幕下方的当前状态设置栏循环显示“﹤1KM、 ﹤3KM、＞3KM三种”。

4．参数设置完毕（选择“低压脉冲法”），将仪器测试线红、黑二个夹子分别接到被测故障电缆的故障相和另一好相或电缆地上，点击“采样”键，仪器自动进入数据采集状态，（如图四所示）波形同时显示在屏幕上。再次点击“采样”键，仪器便进入“连续”采样状态。操作者可根据屏幕上显示的波形幅度及位置不断调节“位置调节”和“振幅调节”旋钮。调整到波形便于分析为止，再点击“取消采样”触摸键停止采样。

5．在进行数据处理时，可根据波形的具体情况对波形进行展宽、压缩、左右移动，再滑动双电子游标判读故障距离。（如图五所示）。

6．“保存”操作步骤：

点击 “保存”按键，屏幕将弹出二级菜单。（如图六所示）。完成波形的保存。

多次脉冲电缆故障测试仪是在二次脉冲法电缆故障测试仪应用技术的基础上研发的中试控股多次脉冲法电缆故障测试仪。多次脉冲电缆故障测试仪采用了“三次脉冲法”和“多次脉冲法”技术，还采用了高级的测试技术和高压数据信息信号处理装置，使ZSDLY-9000电缆故障测试仪多次脉冲法故障测试波形极易判断、准确性也较高。下面将为大家介绍电缆故障测试仪的操作技巧。

一、现场按多次脉冲法接好线路后，一次施加冲击高压如果得不到较为理想的测试波形，也是很正常的。因为事先并不知道故障的距离，故障点的抗电强度也不清楚。如果冲击电压加得不够高，故障点没有被冲击高压击穿产生电弧，是采集不到故障回波的。这时只能看到终端开路波形。必须提高冲击电压直到看到故障回波为止。

二、有时故障点距测试端较远，回波较弱，就必须调整“长度选择”，以便得到较强的故障回波。电缆故障测试仪设有“短距离”、“中距离”、“长距离”三种状态。“短距离”适合测试1km距离内的故障，“中距离”适合测试1～3km距离内的故障，“长距离”适合测试3～16km距离内的故障。

三、为了保证故障点的充分击穿和有足够的电弧延续时间，建议使用2μF耐压35kV以上储能电容。

四、在多次脉冲法测试过程中，高压设备与故障电缆之间串有“脉冲产生器”，中试控股实际加到电缆故障相上的冲击高压比高压发生器输出的电压要低一些。如果高压发生器的输出电压已经达到35～42kV，故障点还未击穿，此时应更换冲击高压闪络电流取样法进行测试。

众所周知，电缆故障测试仪是用来排查故障的，但是在现场怎样使用它来排查故障呢？相信大多数的人都是“小白“，都对这方面不太了解，下面就由小编结合自己的实际操作经验来为大家分享一下。

1.ZSDLY-9000电缆故障测试仪电缆绝缘电阻测试

*要做电缆绝缘测试，采用兆欧表进行辅助测试仪，过程中用闪侧翼低压脉冲阀，对电缆进行全长测试，6次及以上测试波形基本一致即可。

2.绝缘电阻数据分析

第二是绝缘电阻数据分析，如果测试出来的全长数据与客户掌握的数据，基本一致，可以确定是电缆全长。如果接头位置客户现场资料不清，只能作为后面测试时参考。

3.确定故障点范围和故障定点

第三就是确定故障点范围和故障定点，用高压冲闪法测试过程：脉冲法测试完成后，用冲闪法测试，根据故障绝缘情况，先用绝缘电阻较低的A相测试，电容器2微法20KV,冲击电压15KV,测试。高压冲闪法测试波形为故障点二次击穿放电波形，击穿放电波形。然后根据冲闪法测试波形，本中试控股故障故障点虽然难以击穿放电，但是，二次击穿波形，可以确定故障距离，就算完成了粗测。后面就是故障点定点。该测试现场，在粗测距离范围内，正好是堆煤场，定点测试环境比较差。定点只能在煤堆上进行，通过仔细工作，在乱石堆上通过声磁同步定点仪，确定了故障点。

4.电缆耐压试验

zui后是电缆的耐压试验，用串联谐振对已经维修的电缆进行耐压试验，耐压时间不得低于一个小时。在规定时间内发生冒烟、出气、焦臭、闪弧放电声等，都表明绝缘有缺陷。如果升压过程无异相，则表明耐压性能良好，可以正常投入使用了。

好了，相信大家看完本文基本上对电缆故障测试仪进行故障排查的方法有一个粗略的认试了。
