互感器变比测量使用方法

时间：2021-03-01

互感器变比测量使用方法

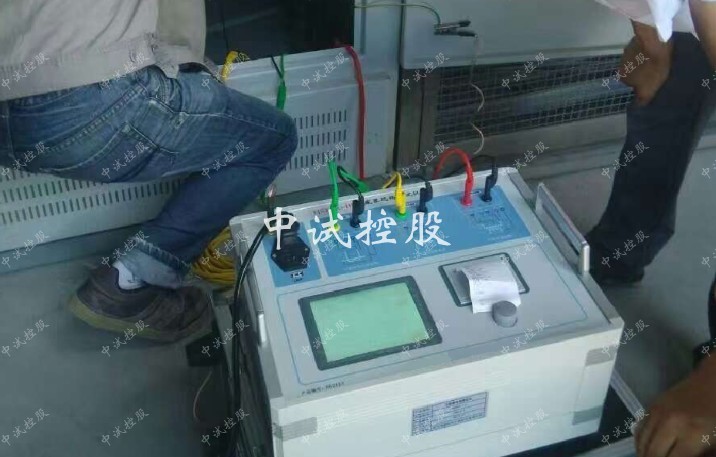

1.接线方法：红、黑两芯线对应接仪器面板的一、二次插孔，另一端分别接电流互感器对应的一、二次。红色线接二次（K1）极性端，黑线接电流互感器的二次（K2）端；红色线接电流互感器的一次（L1）极性端，黑色线接电流互感器的一次（L2）端。
注意：如果互感器一次是穿心形式，则红色线从极性端（P1或L1）穿进，再与黑线短接即可。
2.接好线后，插上电源（或用仪器内的直流电源），打开电源开关。按面板测量按键，等待大约10秒后，面板上液晶屏即显示出测量的结果（显示变比值，如100/5直接显示20，100/1直接显示100），同时极性显示互感器此时的接线方式及极性。
3.如果要重复测量时，请按复位按键，之后再按测量按键即可进行再次测量。
4.观察极性指示，如果显示加极性，说明红色线或黑色线所接的是加极性，则表示接线极性错误；如显示减极性，说明红色线或黑色线所接的是减极性，则表示接线极性正确。
电压互感器变比测量使用方法：
5.和一次（即与电流互感器接线相反）。红色线接二次（K1）极性端，黑线接电流互感器的二次（K2）端；红色线接电压互感器的一次（L1）极性端，黑色线接电压互感器的一次（L2）端。
6.接好线后，插上电源（或用仪器内的直流电源），打开电源开关。按面板测量按键，等待大约10秒后，面板上液晶屏即显示出测量的结果（显示变比值，如10KV/100V直接显示100），同时极性显示互感器此时的接线方式及极性。
7.如果要重复测量时，请按复位按键，之后再按测量按键即可进行再次测量。
8.观察极性指示，如果显示加极性，说明红色线或黑色线所接的是加极性，则表示接线极性错误；如显示减极性，说明红色线或黑色线所接的是减极性，则表示接线极性正确。
