GIS（Gas Insulated Substation）现场交流耐压试验操作步骤

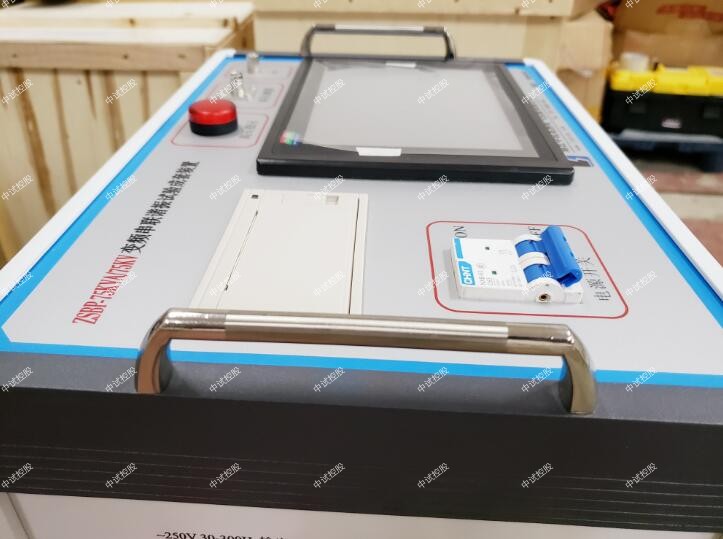

当前面对日益膨胀的电网负荷，传统的敞开式设备运行故障激增，检修频繁，这就要求我们运用一种可靠性更高的设备，GIS应运而生。GIS相对于传统的敞开式设备，可靠性高，实用性强，经济性好，综合成本降低。当然，GIS虽然有这些优势，但是为了保障GIS的正常运行，我们要定期对GIS设备进行交流耐压试验，而用中试控股变频串联谐振试验装置是进行耐压试验的首选。

1、中试控股交流耐压前测量GIS的绝缘电阻，A、B、C三相应分别逐项进行（测量一相时另外两相接地）。
2、加压试验：（测量一相时另外两相接地）首先加压 73kV（设备最高相电压110/√3×1.15=73kV）5-15分钟老练试验，无问题后升至126kV（设备最高线电压110×1.15=126）1-5分钟老练试验，然后升至230kV/1min耐压试验。完毕后电压降至零，关闭试验仪器，拉开试验刀闸，换相试验。
3、A、B、C三相逐相进行试验。
4、电压互感器与避雷器的试验：投运前对电压互感器进行设备最高相电压110/√3×1.15=73kV/5min耐压试验，并同时测量二次电压是否正确、测量避雷器的泄漏电流。（此项试验可以与耐压试验配合进行，但注意此项试验完毕后一定要将PT、BL与主回路断开，否则电压超过73kV后将烧毁设备）。
以上就是中试控股利用变频串联谐振试验装置进行GIS现场交流耐压试验操作步骤，掌握它有利于我们更加准确快速的进行试验。
