双路断路器模拟试验装置的使用方法

时间：2021-02-26

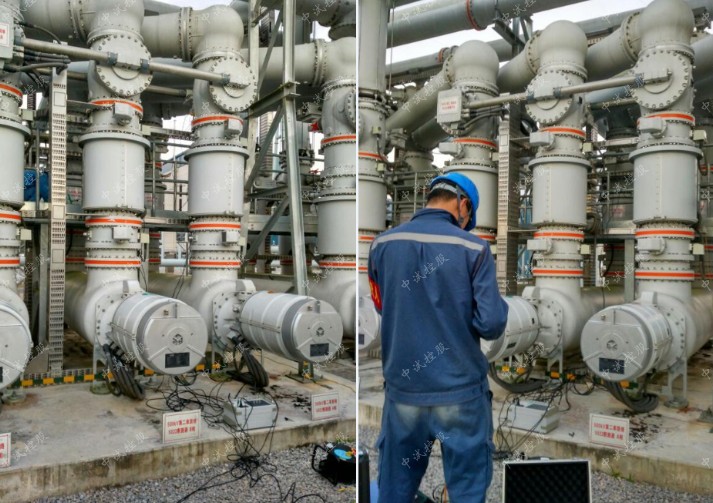

双路断路器模拟试验装置是一种组合起来使用的试验行为，它是将两组相互独立的模拟断路器置于同一机箱，模拟断路器的三相及分相操作、单跳闸线圈或双跳闸线圈断路器、开关自备投试验以及开关拒跳/拒合等动作的试验。

双路断路器模拟试验装置的操作相对比较复杂，必须严格按照说明书操作，循序渐进一步步进行，我们下面将详细的操作步骤分享给大家：
第一步：
1、用模拟断路器做保护整组试验时，将保护屏上操作回路中的三相跳闸及三相合闸的外部出口断开后，接入模拟断路器各相对应的跳/合闸输入端子，直流操作电源的负端接入模拟断路器的黑色公共端（-）端子。注意到跳/合闸回路的公共端是独立分开的。
2、接通220V供电电源。开机后模拟断路器在“三相跳闸”状态，位置指示灯绿灯亮。动作预置为“三相”操作。
第二步：
根据一次设备断路器的跳/合闸时间和跳/合闸线圈的电流值设置和跳/合闸时间模拟断路器参数：选择所需模拟断路器的跳/合闸回路电阻(100Ω、200Ω、400Ω)、跳闸时间(30 ms~90 ms)、合闸时间(20ms或~180 ms)、跳/合闸操作动作相选择等。
1、跳/合闸线圈输入端子相当于实际断路器的跳/合闸线圈回路，跳/合闸线圈电阻通过回路电阻选择按键选择，仪器通电后跳合闸回路电阻是200Ω。
2、跳闸时间（20 ms~110 ms）步长是10 ms，跳闸时间数码盘的数字乘以10 ms即是所设置的跳闸时间；合闸时间（20ms~500 ms）步长是20 ms，合闸时间数码盘的数字乘以20 ms即是所设置的合闸时间。
3、动作相通过动作相选择按键选择，仪器通电后动作相为三相操作，对应指示灯是三相的亮。每按动一次将按照分相操作ABC相→A相→B相→C相→AB相→BC相→CA相→三相循环顺序选择动作相，并相应指示灯点亮。
第三步：
面板设置有手动跳/合闸按钮，模拟断路器的手动跳闸、合闸。操作时动作相选择对应的相跳/合闸。模拟断路器在跳闸状态时，跳闸指示灯（绿灯）亮。此时模拟断路器位置开出量的常闭接点闭合，常开接点断开。
模拟断路器在合闸状态时，合闸指示灯（红灯）亮。此时开出量的常开接点闭合，常闭接点断开。
第四部：
配合继点电保护装置和试验装置进行整组试验。当任意一个跳/合闸回路有电流输入时，根据预置的动作参数模拟断路器动作状态。
动作相选择为三相操作时，任意一个相的跳/合闸输入均使三相都动作。分相操作时，各相的跳/合闸输入导致所选择的动作相做相应动作，其他相状态不变。
通过动作相选择按钮，选择非输入的动作相可模拟开关拒跳、拒合试验。
