如何区分电流互感器和电压互感器

时间：2021-02-05

互感器根据用途不同可分为电压互感器【TV】和电流互感器【TA】，电流互感器和电压互感器在构造上面有很大的不同，具体情况如下：

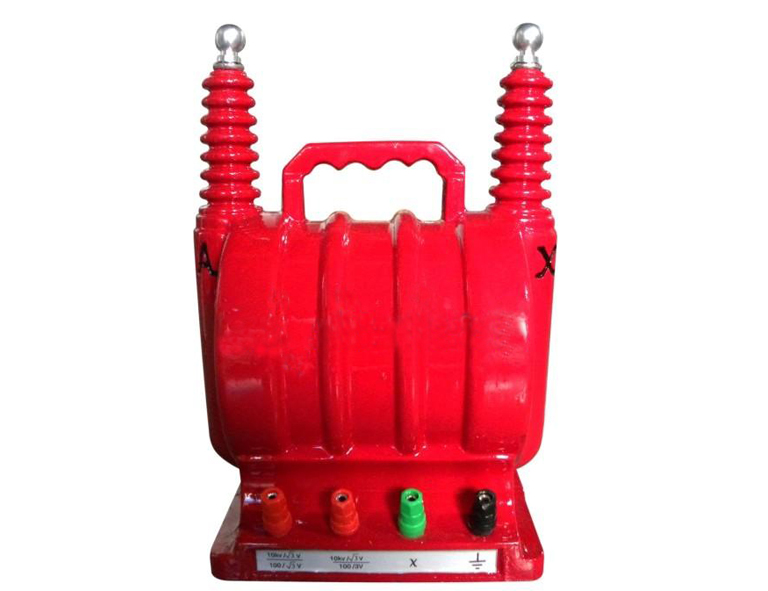

1.电压互感器的构造
电压互感器的基本结构与普通变压器相同，主要是由铁芯，一次绕组和二次绕组组成。它的一次绕组匝数较多，二次绕组匝数较少。在运行中一次绕组和被测量电路并联。二次侧的各测量仪表，继电器等电压线圈并联后与二次绕组连接。
2.电流互感器的构造

电流互感器的构造与一般变压器基本相同，但是一次绕组匝数很少，甚至于只有1匝，二次绕组匝数较多。使用时一次绕组与被测量电路串联，二次侧的各测量仪表，继电器等电流线圈串联后与二次绕组连接使用。二次绕组允许短接，严禁开路，以确保安全。
