兆欧表的使用测量步骤有哪些？

时间：2021-02-05

使用兆欧表测量电阻时有以下几个步骤：
①兆欧表的选择：根据不同的电气设备选择兆欧表的电压及其测量范围。对于额定电压在500V以下的电气设备，应选用电压等级为500V或1000V的兆欧表；额定电压在500V以上的电气设备，应选用1000-2500V的兆欧表。

②测试前的准备：测量前将被测设备切断电源，并短路接地放电3-5分钟，特别是电容量大的设备，更应充分放电以消除残余静电荷引起的误差，保证正确的测量结果以及人身和设备的安全；被测物表面应擦干净，绝缘物表面的污染、以及周围环境的潮湿，对绝缘测试结果的影响较大，而测量的目的是为了解电气设备内部的绝缘性能，一般都要求测量前用干净的布或棉纱擦净被测物，否则对检查的目的影响较大。
兆欧表在使用前应平稳放置在远离大电流导体和有外磁场的地方；测量前对兆欧表本身进行检查。开路检查，两根线不要绞在一起，将发电机摇动到额定转速，指针应指在“∝”位置。短路检查，将表笔短接，缓慢转动发电机手柄，看指针是否到“0”位置。若零位或无穷大达不到，说明兆欧表有毛病，必须进行检修

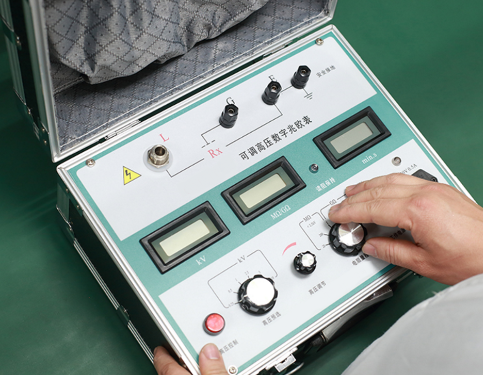

③兆欧表的接线：一般兆欧表上有三个接线柱，“L”表示“线”或“火线”接线柱；“E”表示“地”接线柱，“G”表示屏蔽接线柱。一般情况下“L”和“E”接线柱，用有足够绝缘强度的单相绝缘线将“L”和“E”分别接到被测物导体部分和被测物的外壳或其他导体部分（如测相间绝缘）。
在特殊情况下，如被测物表面受到污染不能擦干净、空气太潮湿、或者有外电磁场干扰等，就必须将“G”接线柱接到被测物的金属屏蔽保护环上；以消除表面漏流或干扰对测量结果的影响。

④兆欧表的测量：摇动发电机使转速达到额定转速（120转/分）并保持稳定。一般采用一分钟以后的读数为准，当被测物电容量较大时，应延长时间，以指针稳定不变时为准。

⑤兆欧表的拆线：在兆欧表没停止转动和被测物没有放电以前，不能用手触及被测物和进行拆线工作，必须先将被测物对地短路放电，然后再停止兆欧表的转动，防止电容放电损坏兆欧表。

⑥测量电动机的绝缘电阻时，E端接电动机的外壳，L端接电动机的绕组。

测量电缆的绝缘电阻时兆欧表使用方法:
兆欧表有三个接线柱：一个为“L”，一个为“E”，还有一个为“G”（屏蔽）。测量电力线路或照明线路的绝缘电阻时“L”接被测线路上，“E”接地线。测量电缆的绝缘电阻时，为使测量结果精确，消除线芯绝缘层表面漏电所引起的测量误差，还应将“G”接到电缆的绝缘纸上。
