1、时间继电器

1)动作时间测试

在继电器的电压线圈施加额定直流电压(一般为220V)，将继电器的延时动作接点接入测试仪的开入量，设定UA=110V，UB=-110V，将UAB线电压通入继电器的电压线圈，采用“手动，动作停止”方式输出，即可测得时间继电器的动作时间。

2)动作电压，返回电压测试

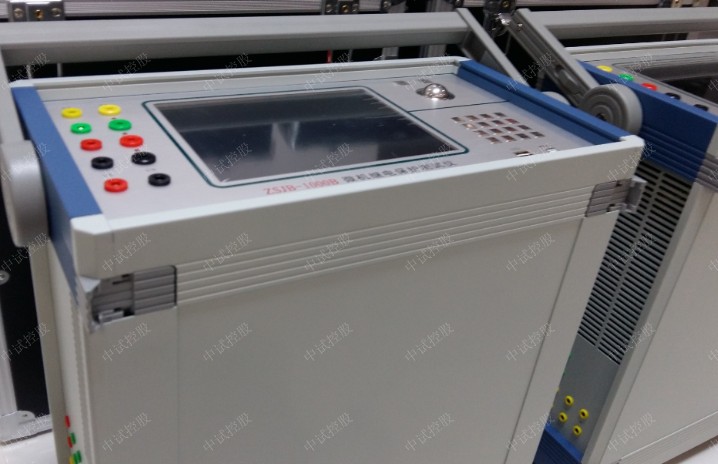

四相微机继电保护测试仪采用单相电压就可完成试验。设UA=50V，选择UA可变，电压步长为1V，将继电器的舜时动作接点接入测试仪的开入量，采用“自动，动作返回”模式进行试验，程序自动测试动作电压和返回电压，并计算返回系数。一般动作电压为110V左右，返回电压为30V左右。

2、信号继电器

四相微机继电保护测试仪由于信号继电器动作电流很小，只有几十毫安，测试仪固有的直流偏移量可能使继电器动作，故无法测得继电器的动作电流。通常我们采用施加直流电压的方法，将测得的电压值除以继电器线圈的直流电阻值，即是继电器的动作电流。如：取电压UA，从0V开始手动按步长0.2V逐步增加，直到4V时，继电器动作，设继电器线圈的直流电阻值为150欧姆(可从继电器线圈上读出也可用万用表测量)，则继电器动作电流=4/150=26.67mA。
