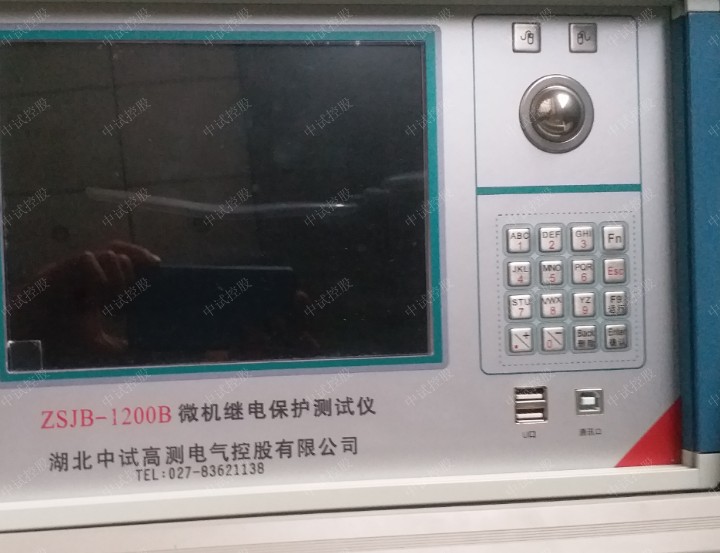

一、电压信号的调节电路

由于微机继电保护测试仪自带的AD转化功能的输入引脚的量程为0～2.4V，而从二次CT经电阻产生的电压是正负1.2V的交流电压信号，所以要加一个电压调理电路。利用串联电阻R3=R4=1千欧来平均分压。

二、滤波电路

微机继电保护测试仪设计的对输电线路进行保护的电路，采用电阻电容组成的通低频阻高频的电路，具有很容易选择标准电阻电容元件的优势。并且电路本身具有通低频能力好、抗干扰能力极强和结构组成简单的特点。以满足频率不混叠为目的，在进行数据信息采集时，要保证采样频率高于信号频率的2倍。根据此要求来计算，我们要采集电力系统发生故障后的电压电流信号时，采样频率要提高到大于4 000Hz，因为此时信号的频率大于2 000Hz。在现场就需要装设低通滤波器。这样才能保证在基波频率工作时，微机继电保护测试仪能够正常运行。同时，小编May提醒大家注意，采样在可靠有效的情况下对硬件的要求不至于过高。

三、开关量输出电路

开关量输出电路，作用于微机继电保护测试仪系统中的继电器动作切除故障线路和报警动作等。本次设计用P2.0作为输出信号的发送口。当P2.0正常状态(高电平)时，三极管开关不导通，继电器不动作，当发送动作指令，其输出低电平时，两个三极管开关先后导通，LED灯亮，同时微机继电保护测试仪动作。
