变压器绝缘电阻是这样检测的！

时间：2021-02-02

变压器绝缘电阻显示不正常的原因分析：

1、当绝缘电阻为零时，可能是绕组之间或绕组与外壳有击穿现象，应解体检查绕组及绝缘。

2、绝缘电阻较前一次测量值（经温度换算）低30%~40%，可能是绕组受潮。为此，可进一步用兆欧表测量吸收比R60/R15（施压后15s和60s的电阻R15和R60）。一般来说，对于60kV及以下的绕组，其吸收比R60/R15应≥1.2，110kV及以上的绕组，应≥1.3。否则可认为绕组受潮，应进行干燥处理。

3绕组间及每相间的绝缘电阻不等。可能是套管损坏。此时，应拆除套管与绕组间的引线，单独测量绕组对油箱或套管对箱盖的绝缘电阻。

变压器绝缘电阻下降或损坏的原因分析：

1、变压器长期过载运行，绕组受高温作用而被烧焦，甚至绝缘脱落造成匝间或层间短路。

2、线路发生短路保护失灵，导致变压器长时间承受大电流冲击，使绕组受到很大的电磁力而发生位移或变形，同时温度很快升高，导致绝缘损坏。

3、变压器受潮或绝缘油含水分，或修理绕组时，绝缘漆没有浸透等，均会引起绝缘下降，甚至造成匝间短路。

4、绕组接头和分接开关接触不良。

5、变压器遭受雷击，而防雷装置不当或失败，使绕组经受强大电流冲击。

变压器绝缘电阻的测试方法如下：

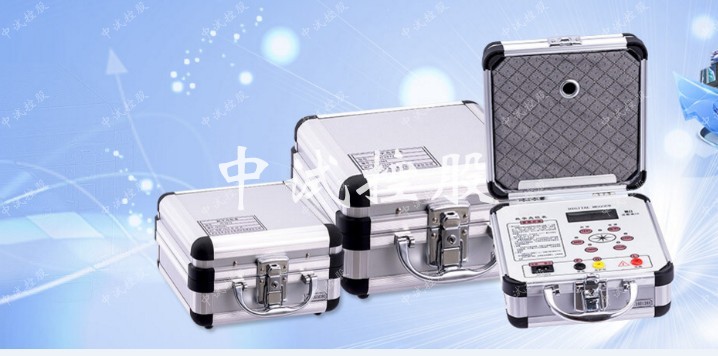

1、测量额定电压为1kV以上的绕组用2500V兆欧表，1kV以下者用1000V或2500V兆欧表。

2、测量之前，需要将变压器套管清洁干净，以免引起泄漏电流，影响测量结果的准确性。

3、测量时非被测绕组一定要做接地处理。先将变压器的外壳和高压绕组接地，测量低压绕组；再将变压器的外壳和低压绕组接地，测量高压绕组。

4、绝缘电阻应以变压器绕组浸于油中时所得的数值为准(指油浸式变压器)，变压器注油后应静放5—6h再进行测量。把测量结果与投入运行前的数值作比较，如果下降显著(低于70％)，则应进行试验，做出全面分析。

5、测量时如用手摇式兆欧表，应以120r／min速度转动手柄，使指针逐渐上升，直至指针指示稳定后再记录读数。

在测量过程中需要注意一下几个注意事项，具体如下：

1、测量应在良好天气条件下进行，且被测变压器及环境温度不宜低于5度。据水电部电力科学研究院统计，环境温度低于5度时，测量结果会受到很大程度的影响。

2、测量时，环境湿度不宜大于75％，因为湿度对表面泄漏电流的影响较大，使绝缘电阻降低。

3、每测完一次绝缘电阻后，要将电荷放尽(用导线短接接线端子)；否则，第二次测量时，会有绝缘电阻增大的假象出现。
在测量变压器的绝缘过程中，要根据相关的操作规程，按照正确的操作步骤来进行测量，试验中注意相关的操作事项，将要测量的项目一步步落实到位，试验之后做好数据的记录和分析。
