变压器套管是将变压器内部高、低压引线引到油箱外部的绝缘套管，不但作为引线对地绝缘，而且担负着固定引线的作用，变压器套管是变压器载流元件之一，在变压器运行中，长期通过负载电流，当变压器外部发生短路时通过短路电流。

变压器套管试验：

实际上是指变压器电容型套管的主绝缘及电容型套管对地末屏 tanδ与电容量的测量。

tanδ测量值：

1)20℃时的tanδ(%)值应不大于下表中数值：见附表。

2) 电容型套管的电容值与出厂值或上一次试验值的差别超出±5％时，应查明原因。

3) 当电容型套管末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地tanδ，其值不大于2%。

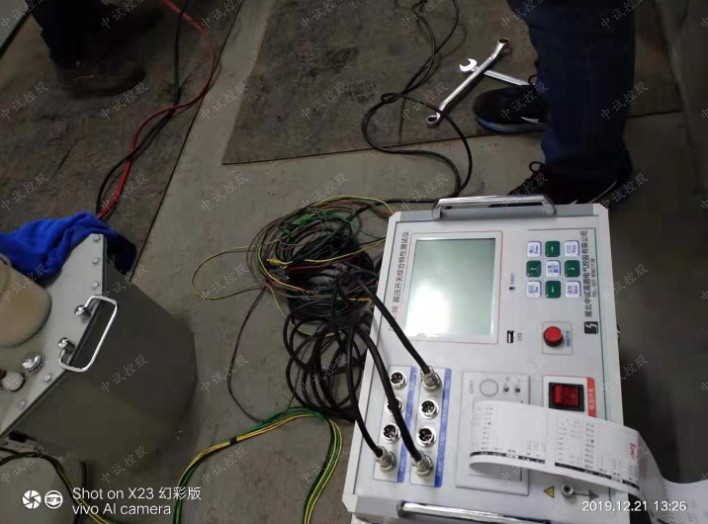

测量接线方法及注意事项：

⑴电桥正接线测量。测量变压器套管tanδ时，与被试套管相连的所有绕组端子连在一起加压，其余绕组端子均接地，末屏接电桥，正接线测量。

⑵油纸电容型套管的tanδ一般不进行温度换算，当tanδ与出厂值或上一次试验值比较有明显增长或接近左表数值时，应综合分析tanδ与温度、电压的关系。当tanδ随温度增加明显增大或试验电压由10kV升到Um/ 时，tanδ增量超过±0.3％，不应继续运行。

⑶测量时记录环境温度及变压器顶层油温。

⑷只测量有末屏引出的套管tanδ和电容值。

⑸封闭式电缆出线或GIS出线的变压器，电缆、GIS侧套管从中性点加压，非被试侧短路接地。

变压器套管试验，是高压电器实验的一种，电压特高，容量特大的变压器，在运输、安装过程中是分开的，岂止是套管，油枕、散热器、变压器油等都是，在工地组装前变压器套管需要做耐压泄漏试验，油枕、散热器需要做压力试验，变压器线圈要做绝缘试验，组装后要做密封试验，变压器油要做简化分析、耐压、闪点等试验，注油需要用专用滤油机注油。注油后还需要做一些专门的综合试验。变压器套管需要做耐压试验，有时候看似外表很完整很漂亮的瓷瓶，一耐压是零值瓷瓶，那就不能用了。直流耐压一般是使用电压的4-6倍。
