六氟化硫(SF6) 断路器试验应开展的项目
时间：2021-01-25
1.0.1六氟化硫(SF6) 断路器试验项目，应包括下列内容：
1 测量绝缘电阻；
2 测量每相导电回路的电阻；
3 交流耐压试验；
4 断路器均压电容器的试验；
5 测量断路器的分、合闸时间；
6 测量断路器的分、合闸速度；
7 测量断路器主、辅触头分、合闸的同期性及配合时间；
8 测量断路器合闸电阻的投入时间及电阻值；
9 测量断路器分、合闸线圈绝缘电阻及直流电阻；
10 断路器操动机构的试验；
11 套管式电流互感器的试验；
12 测量断路器内SF6气体的含水量；
13 密封性试验，测量SF6断路器气体泄漏量；
14 气体密度继电器、压力表和压力动作阀的检查。
1.0.2测量断路器的绝缘电阻值： 整体绝缘电阻值测量，应参照制造厂规定。
1.0.3每相导电回路的电阻值测量，宜采用电流不小于100A的直流压降法。测试结果应符合产品技术条件的规定。
1.0.4交流耐压试验，应符合下列规定：
1 在SF6 气压为额定值时进行。试验电压按出厂试验电压的 80%；
2 110kV以下电压等级应进行合闸对地和断口间耐压试验；
3 罐式断路器应进行合闸对地和断口间耐压试验；
4 500kV定开距瓷柱式断路器只进行断口耐压试验。
1.0.5断路器均压电容器的试验，应符合《电气装置安装工程 电气设备交接试验标准》第19章的有关规定。罐式断路器的均压电容器试验可按制造厂的规定进行。
1.0.6测量断路器的分、合闸时间，应在断路器的额定操作电压、气压或液压下进行。实测数值应符合产品技术条件的规定。
1.0.7测量断路器的分、合闸速度，应在断路器的额定操作电压、气压或液压下进行。实测数值应符合产品技术条件的规定。现场无条件安装采样装置的断路器，可不进行本试验。
1.0.8测量断路器主、辅触头三相及同相各断口分、合闸的同期性及配合时间，应符合产品技术条件的规定。
1.0.9测量断路器合闸电阻的投入时间及电阻值，应符合产品技术条件的规定。
1.0.10测量断路器分、合闸线圈的绝缘电阻值，不应低于10MΩ，直流电阻值与产品出厂试验值相比应无明显差别。
1.0.11断路器操动机构的试验，应按本标准第10.0.12 条的有关规定进行。
1.0.12套管式电流互感器的试验，应按本标准第9章的有关规定进行。
1.0.13测量断路器内 SF6 的气体含水量（20℃的体积分数），应符合下列规定：
1 与灭弧室相通的气室，应小于150μL/L；
2 不与灭弧室相通的气室，应小于250μL/L；
3 SF6气体含水量的测定应在断路器充气 48h 后进行。
1.0.14密封试验可采用下列方法进行：
1采用灵敏度不低于1×10－6 (体积比)的检漏仪对断路器各密封部位、管道接头等处进行检测时，检漏仪不应报警；
2 必要时可采用局部包扎法进行气体泄漏测量。以 24h 的漏气量换算，每一个气室年漏气率不应大于1%；
3 泄漏值的测量应在断路器充气 24h 后进行。

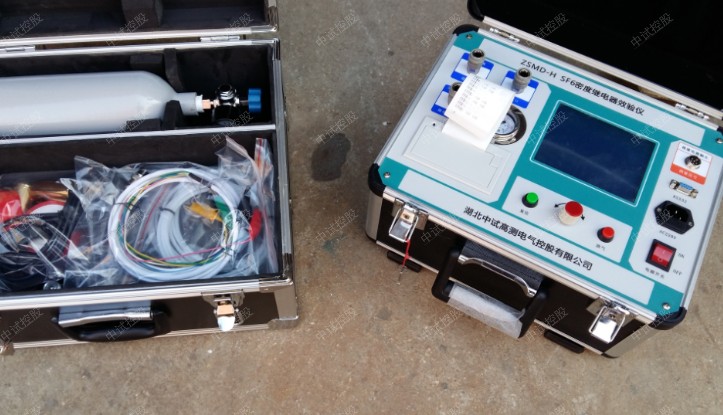

1.0.15在充气过程中检查气体密度继电器及压力动作阀的动作值，应符合产品技术条件的规定。对单体到现场的这些设备，应进行校验。
