电力电缆试验应开展的项目

时间：2021-01-21

1.0.1 电力电缆的试验项目，包括下列内容：

1 测量绝缘电阻；
2 直流耐压试验及泄漏电流测量；

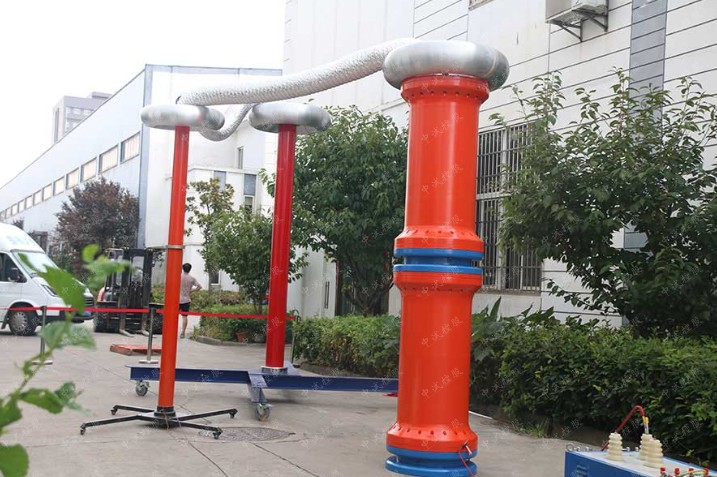

3 交流耐压试验；
4 测量金属屏蔽层电阻和导体电阻比；
5 检查电缆线路两端的相位；
6 充油电缆的绝缘油试验；
7 交叉互联系统试验。
注：1 橡塑绝缘电力电缆试验项目应按本条第1、3、4、5和7款进行。当不具备条件时，额定电压U0／U为18／30kV及以下电缆，允许用直流耐压试验及泄漏电流测量代替交流耐压试验；
2 纸绝缘电缆试验项目应按本条第1、2和5款进行；
3 自容式充油电缆试验项目应按本条第1、2、5、6和7款进行；
1.0.2电力电缆线路的试验，应符合下列规定：
1 对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地；
2 对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地；
3 对额定电压为0.6/1kV的电缆线路应用2500V兆欧表测量导体对地绝缘电阻代替耐压试验，试验时间1min。
1.0.3测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定：
1 耐压试验前后，绝缘电阻测量应无明显变化；
2 橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MΩ/km；
3 测量绝缘用兆欧表的额定电压，宜采用如下等级：
1）0.6/1kV电缆:用1000V兆欧表。
2）0.6/1kV以上电缆:用2500V兆欧表；6/6kV及以上电缆也可用5000V兆欧表。
3）橡塑电缆外护套、内衬套的测量:用500V兆欧表。
1.0.4直流耐压试验及泄漏电流测量，应符合下列规定：
1 直流耐压试验电压标准：
1）纸绝缘电缆直流耐压试验电压Ut可采用下式计算，

对于统包绝缘（带绝缘）：

Ut =5× (U0 +U)／2 (18.0.4-1)

对于分相屏蔽绝缘：

Ut = 5×U0 (18.0.4-2)

试验电压见下表 18.0.4－1 的规定。
表1.0.4－1 纸绝缘电缆直流耐压试验电压标准(KV)

电缆额定电压Uo/U	1.8/3	2.6/3	3.6/6	6/6	6/10	8.7/10	21/35	26/35
直流试验电压	12	17	24	30	40	47	105	130

2）18／30kV及以下电压等级的橡塑绝缘电缆直流耐压试验电压应按下式计算：

Ut = 4 ×U0 ； (18.0.4-3)

3）充油绝缘电缆直流耐压试验电压，应符合表18.0.4－2的规定。
表 1.0.4－2 充油绝缘电缆直流耐压试验电压标准(KV)

电缆额定电压U0/U	雷电冲击耐受电压	直流试验电压
48/66	325	165
48/66	350	175
64/110	450	225
64/110	550	275
127/220	850	425
	950	475
	1050	510
200/330	1175	585
200/330	1300	650
290/500	1425	710
	1550	775
	1675	835

注:1上列各表中的U为电缆额定线电压；Uo为电缆导体对地或对金属屏蔽层间的额定电压。
2 雷电冲击电压依据现行国家标准《高压输变电设备的绝缘配合》GB 311.1 规定。
4）交流单芯电缆的护层绝缘直流耐压试验标准，可依据1.0.9条文规定。
2 试验时，试验电压可分 4～6 阶段均匀升压，每阶段停留1min，并读取泄漏电流值。试验电压升至规定值后维持15min，其间读取1min和15 min时泄漏电流。测量时应消除杂散电流的影响。
3 纸绝缘电缆泄漏电流的三相不平衡系数(最大值与最小值之比)不应大于2；当 6/l0kV 及以上电缆的泄漏电流小于 20μA 和 6kV 及以下电压等级电缆泄漏电流小于 10μA 时，其不平衡系数不作规定。泄漏电流值和不平衡系数只作为判断绝缘状况的参考，不作为是否能投入运行的判据。其他电缆泄漏电流值不作规定。
4 电缆的泄漏电流具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：
1) 泄漏电流很不稳定；
2) 泄漏电流随试验电压升高急剧上升；
3) 泄漏电流随试验时间延长有上升现象。
