1．高压断路器简述

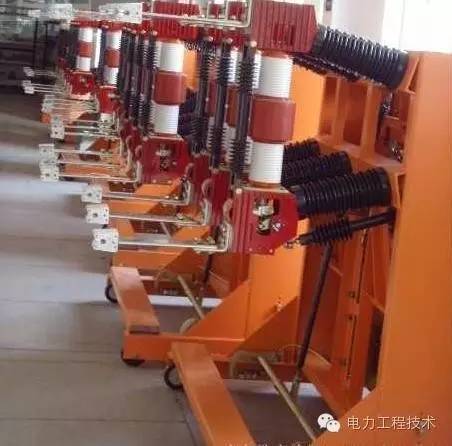

断路器：电气工程中不可缺少的电气元件，是重要的一次设备，在正常的情况下切、合高压电路，在故障的情况下开断巨大的故障电流，断路器又是关键的操作设备。

在高压配电系统的断路器担负着大面积的供电，它关系到电力供应是否正常的关键，也是经常出现问题和发生故障的器件之一，

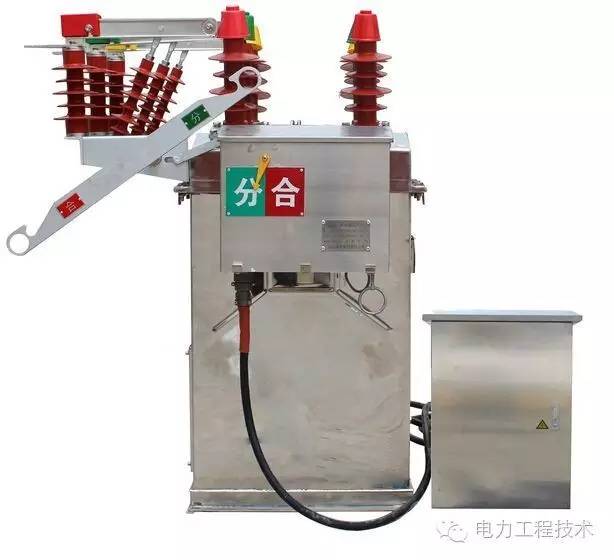

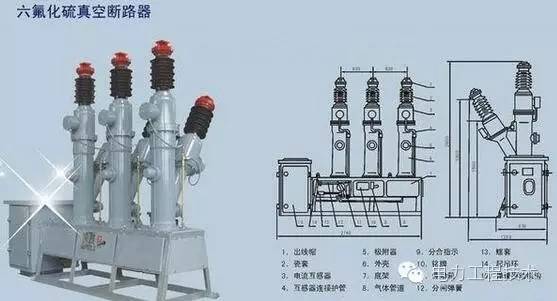

主要有：油断路器、真空断路器和SF6气体断路器。

2．高压断路器的试验内容

(1) 绝缘电阻测试

(2) 导电回路电阻测量

(3) 线圈直流电阻测量

(4) 跳、合闸时间的测量

(5) 绝缘油试验

(6) 三相同期试验

(7) 操作机构的最低动作时间测量

(8) 交流耐压试验。

3．高压断路器的交接试验

(1)绝缘电阻测试

测试前应将支持绝缘子擦干净，使用2500V的兆欧表，①要测量相与相之间的绝缘电阻，②相与地之间的绝缘电阻，测试结果不应少于1000MΩ。

(2)导电回路电阻测量

高压断路器的导电回路电阻也叫作接触电阻，其测量试验使用双臂电桥，测试时先将断路器合、跳几次后再将断路器操作保险取下，将断路器手动操作部分绑死捆住，以防突然跳闸伤人，并防止突然断开时电桥的检流计打坏。测量时如果怀疑测定数值可复测几次，每次都将开关动作几次。取分散性较小的三次平均值为测试值。

（3）跳闸、合闸线圈直流电阻测量

跳闸、合闸线圈直流电阻测量，这是一项常规的试验，用单臂电桥进行测试，测试结果与以往测试结果相比不应有较大的变化。

(4) 跳闸、合闸时间的测量

它属于断路器的动作特性试验，跳闸、合闸时间与跳合闸的速度有关，与机械的结构、机械的摩擦力及机械势能能量等有关。

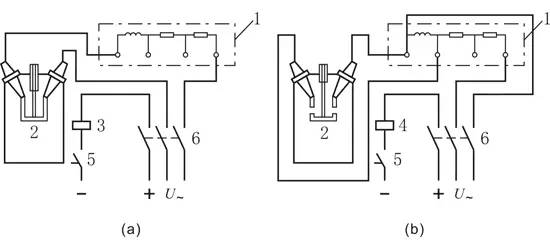

测量时使用电秒表进行动作时间的测量，测量合闸时间时，将三相开关主触电串联连接到电秒表，当只有全部接点闭合时的时间为合闸时间；测量分闸时间时，将三相开关主触点并联连接后，接到电秒表，当只有全部接点断开时的时间为分闸时间。

(5) 绝缘油试验

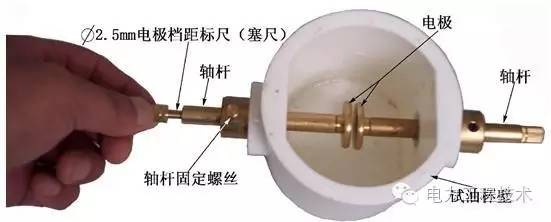

仅对油断路器做此项试验，实验方法同油试验。

(6) 三相同期试验

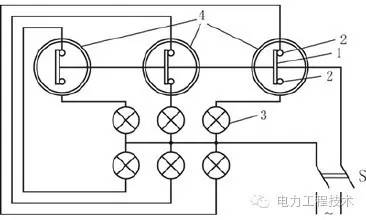

断路器的三相同期试验是通过手动压合开关进行的，在三相动、静触头之间接入三只小电珠，小电珠回路始终是通电的，当压合开关时，按电珠亮的先后做好记号，压到底后在三相导电杆上再做出记号，分开闸后测量各导电杆上下两记号间的距离，调整导电杆的长度使之相同，反复调整到压合时电珠同时亮，断开时电珠同时灭为止。

(7) 高压断路器操作机构的最低动作时间测量

高压断路器操作机构的最低动作时间测量，它属于操作机构的检验。为保证断路器在各种运行状况下都能可靠地工作，规程规定了动作电压的下限值，如果动作电压过低，会引起断路器的误动作。

合闸接触器线圈最低动作电压：不大于额定电压的80％，不小于额定电压的30％；分闸电磁铁线圈最低动作电压：不大于额定电压的65％，不小于额定电压的30％。

(8) 交流耐压试验

交流耐压试验是在断路器特性试验完成后进行的，油断路器还要在油试验合格后进行，气体断路器要在充满合格的SF6气体后进行。

断路器要做两次试验，进行断口间耐压试验和对地耐压试验。

注意：试验标准中有些断路器的断口耐压值大于对地耐压值。

4．真空断路器在耐压时发现下列情况时需更换真空泡

(1) 断路器末合闸而一端带电时真空灭弧室出现红色或乳白色的辉光。

(2) 真空灭弧室内部零件氧化变色或失去铜的光泽。

(3) 玻璃壳上有大量的沉积物。
