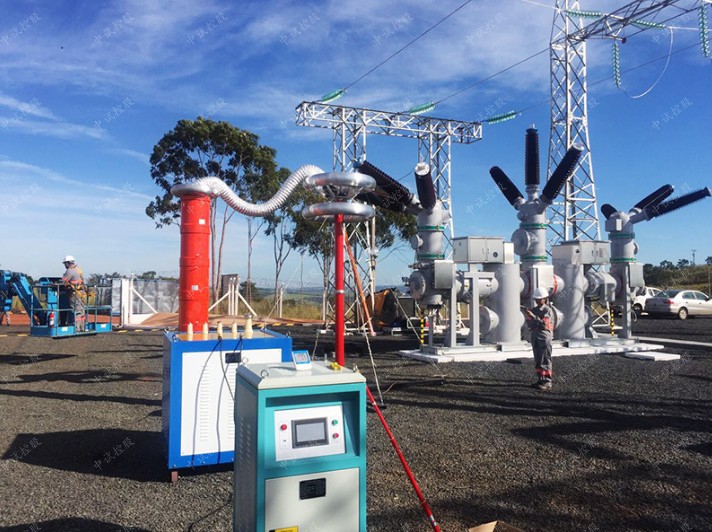

利用变频串联谐振装置串联谐振法测量消弧线圈

时间：2021-01-19

变频串联谐振法测量消弧线圈试验步骤:

1)据消弧线圈的电感值，对需要匹配的移相电容器的电容量进行估计(对550kVA的消弧线圈抽头1～9约为L9～36.uF)．然后用串、并联方法组合成所需要的电容量。

2)按接好线，经检查无误后，试验人员按分工就位。

3)台上电源开关，缓慢调节三相调压器后，当消弧线圈L的端电压从静电电压表V读到7kV、5kV、1OkV、12kV、15kV、17kV、20kV、22kV

时对应从电流表A上读出电流，并作好记录。

4)调节调压器Tt，使电压缓慢地降到零，拉开电源开关。

5)改，变消弧线圈的抽头位置，同时改变电容器C的电容量，使之与电感值匹配，然后再按上述步骤重复进行测试。

6)根据电压表和电流表的凄数画出消弧线圈的伏安特性曲线。

变频串联谐振法测量消弧线圈测试注意事项:

1)考虑变频串联谐振回路电感L值时，应考虑调压器的电感，即回路电感应为消弧线圈的电感值和调压器电感值之和，若不考虑调压器的电感值，会导致电容器匹配不当．工作点离调谐点较远，谐振幅值也低。若考虑调压器的电感值时，

般可将消弧线圈的电感值再加大3.5%～4%即可.

2)时于35kV系统，当发生单相接地时，消弧线圈上zui高的电压是相电压．即220kv，伏安特性试验其试验电压也应加到22kV。为安全起见，需先将中联电容器作工频耐压试验。试验电压24kV，耐压时间为1min。

3)在调节时，为避免谐振出现过高电压损坏被试的消弧线圈，要并接保护球隙Q（苴径5cm）及水电阻(0.1Ω/V)，为保护电容器要并接保护球隙Q。

4)调压器只能朝一个方向上升，避免磁滞的影响。每一个抽头应选择同一个量程进行测量，中途不要改变量程，以免影响试验的准确度。

优点：

(1)若被试品击穿，则谐振条件破坏，谐振中止，高压消失，电流下降，不致造成被试品击穿点扩大。

(2)试验设备容量小，为普通试验变压器容量的I/Q。

(3)电源容量小。

(4)由于回路有高阻抗抑制，谐波容易衰减，输出波形不易畸变。
