异频介损自动测试仪核心重点

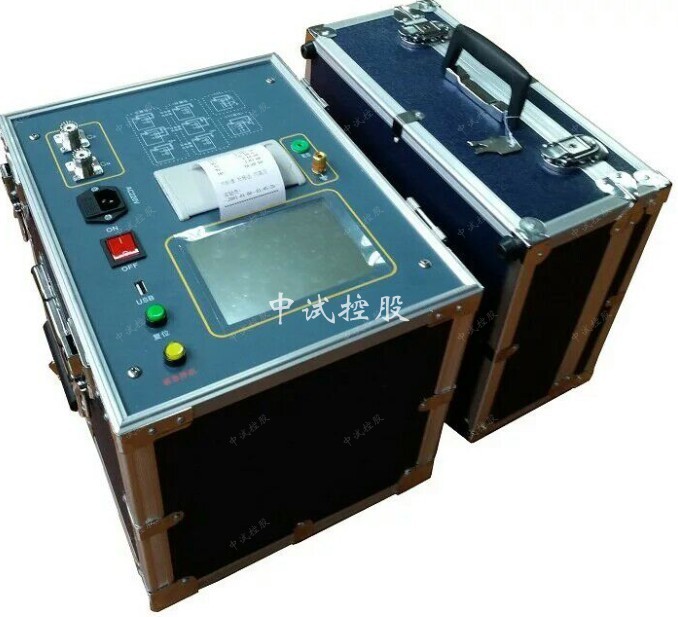

产品介绍

介质损耗测试仪测试稳定性极高，介质损耗值和电容值实测数据稳定,采样避开工频频率的测试电压，并对工频电压进行数字滤波处理,测试数据稳定可靠。

介损测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。异频介损测试仪做介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，用于变压器绕组、变压器套管、变压器介损测试、电流互感器介损、电流互感器末屏介损测试、电压互感器介损、电容式电压互感器介损、断路器、高压开关介损测试、并联电容器、耦合电容器介损测试；在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

产品特点

1>仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。

2>仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

3>仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。

4>仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。

5>一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。

6>仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。

7>设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部测出。

8>反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。

9>具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量

10>具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。

12>接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。

13>触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全.

技术指标

1>准确度：Cx:±（读数×1%+1pF）

tgδ:±（读数×1%+0.00040）

2>抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

3>电容量范围：内施高压：3pF～60000pF/10kV60pF～1μF/0.5kV

外施高压：3pF～1.5μF/10kV60pF～30μF/0.5kV

分辨率：最高0.001pF，4位有效数字

4>tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别

5>试验电流范围：10μA～1A

6>内施高压：设定电压范围：0.5～10kV

最大输出电流：200mA

升降压方式：连续平滑调节

试验频率：45、50、55、60、65Hz单频

45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

频率精度：±0.01Hz

外施高压：正接线时最大试验电流1A，工频或变频40-70Hz

反接线时最大试验电流10kV/1A，工频或变频40-70Hz

7>CVT自激法低压输出：输出电压3～50V，输出电流3～30A

8>测量时间：约40s，与测量方式有关

9>输入电源：180V～270VAC，50Hz±1%，市电或发电机供电

10>计算机接口：标准RS232接口

11>打印机：A7热敏微型打印机

12>环境温度：-10℃～50℃

13>相对湿度：<90%

14>外形尺寸（mm）：460×360×350

15>仪器重量：28kg
