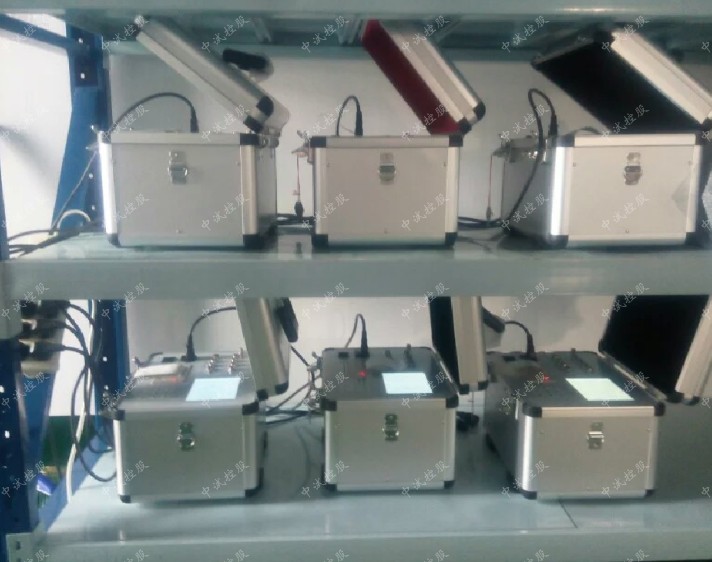

断路器机械特性测试仪总体介绍

产品介绍

高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

产品特点

1．12个断口的固有分、合闸时间；

2．重合闸时间；

3．分、合闸最大不同期性；

4．刚分、刚合速度；

5．弹跳时间及幅度；

6．开关开距及开关超行程（真空开关预置开关行程）；

7．分、合闸平均速度；

8．显示、打印速度-距离曲线

技术指标Technical indicators

1．时间测量

同时可测量断口数：≤12个

测定过程整定时间：10ms-6秒

分辨率：0.1ms

2．开关开距、开关超行程、弹跳幅度测量

量程：1000mm

分辨率：1mm

3．测量误差

时间测量误差：1

行程测量误差：1.

4、速度测量范围：0-20m/s

5．内置电源

输出电压：20V-230V误差：1%

6．工作条件

工作电压：AC220V10

频率：50Hz

功耗：≤60w

使用环境温度：040C

使用环境湿度：≤90RH

体积：400350200mm3重量：7kg
