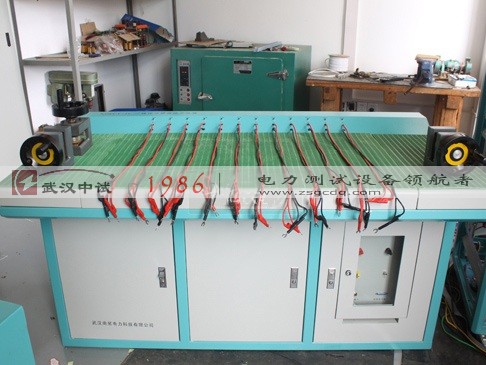

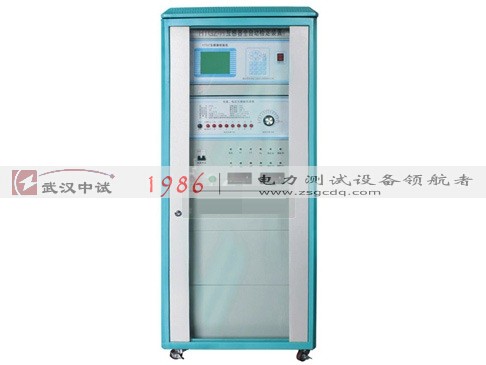

全自动高压三相组合式互感器校验台技术指标

名称：全自动高压三相组合式互感器校验台、互感器校验台、互感器校验装置、互感器检定装置、互感器检测装置、互感器现场校验装置

全自动高压三相组合式互感器校验台又称互感器校验台、互感器校验装置、互感器检定装置、互感器检测装置，全自动组合互感器检定装置改变了现行的传统单相检验方法，实现对组合互感器的检定，符合现行国家标准和行业标准(试验导则)的要求，且易于实现检验，它不需要现行单相方法中多次接线试验的问题，能节省大量人力物力，提高工作效率。由组合互感器误差数据管理软件、互感器校验仪、电压电流负荷箱、电子功率源、标准互感器组成。各组件之间采用RS485通讯，实现三相组合互感器多相电压、电流的依次自动检定。

组合式互感器别名

三相组合式互感器校验台、全自动互感器校验装置、三相组合式互感器校验台、电压互感器现场校验装置、互感器检测装置、互感器校验仪、互感器校验台、全自动互感器校验台、互感器检l定装置、互感器校验台、全自动电流互感器校验台、全自动电压互感器校验台、室内互感器校验装置、互感器现场校验装置、变送器校验装置

组合式校验台功能

1.  本装置准确级为0.05级。配置互感器校验仪、三相0.05级电压互感器和0.05S级标准电流互感器，用于检验0.2级及以下的高压三相组合互感器、计量箱；
2.  检定装置的三相电压电流标准源可由台体控制，可手动或自动的调节输出电压； 自动控制时可实现自动调节输出电压，从而实现全测量点自动校验；
3.  输出范围：同时升起三相被检电压互感器、电流互感器额定一次20%～120%，连续可调，解决了单相分别检定带来检测误差的问题；
4.  本装置所有组件具有自动换挡功能。可一次性接好标准电流互感器、标准电压互感器、被试互感器的试验线路，自动测试中互感器量限、相位、二次负荷的切换无需手工换档和换线；
5.  装置具有完善的报警和保护功能，发生过流、过压、电源短路等不安全因素，台体自动降低电流、降压、并发出报警信号；
6.  完全满足JJG313-2010和JJG314-2010要求，自动采样；
7.  输出调节细度＜0.5‰ ，解决了CT测量中1.0%点不好调整的问题。
