接地引下线导通测试仪的特征核心技术

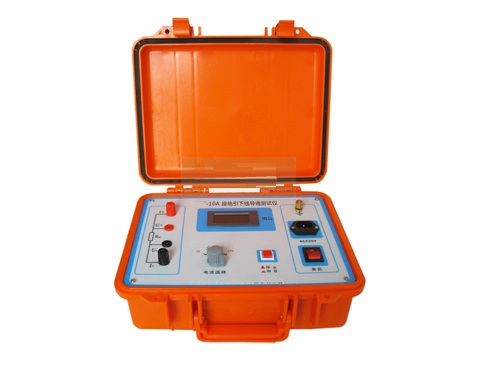

接地引下线导通测试仪的特征：电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。本接地引下线导通测试仪，采用全新电源技术，具有体积小、重量轻、输出电流大并且可根据负载大小自动调整等特点。整机由单片机控制，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现接地电阻的快速测量。

一、安全措施

使用接地引下线导通测试仪前一定要认真阅读本手册。

仪器的操作者应具备一般电气设备或仪器的使用常识。

本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

仪表应避免剧烈振动。

对仪器的维修、护理和调整应由专业人员进行。

测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

在测试过程中，禁止移动测试夹和供电线路。

二、接地引下线导通测试仪的特征

仪器输出电流大，测量范围宽，操作简便；

仪器具有完善的反电势保护功能，音响放电报警，放电指示清晰，减少误操作；

仪器装有打印机，可随时打印测试数据；

仪器具有实时时钟，并可连同测试记录一起保存、打印，方便用户保存、查阅；

仪器内部可以长期存储测试数据200条（可扩展），还可以使用优盘存储数据方便用户导入电脑处理。

具有适用温度宽，精度高，防震，抗干扰，体积小，重量轻，携带方便等特点。

三、技术指标

测试电流： 0.2A、1A、5A、10A四档

测试范围： 0.2 A     10  Ω ～ 100Ω

1   A     100mΩ ～ 20 Ω

5   A     10 mΩ ～ 4  Ω

10  A     1  mΩ ～ 2  Ω

准确度：±（读数×0.2%+2字）

zui高分辨率： 0.1μΩ

工作温度：-5～40℃；环境湿度：≤90%RH，无结露

工作电源：AC220V±10%，50HZ±1HZ

体积：390×280×200mm

重量：7Kg（不包括测试线）
