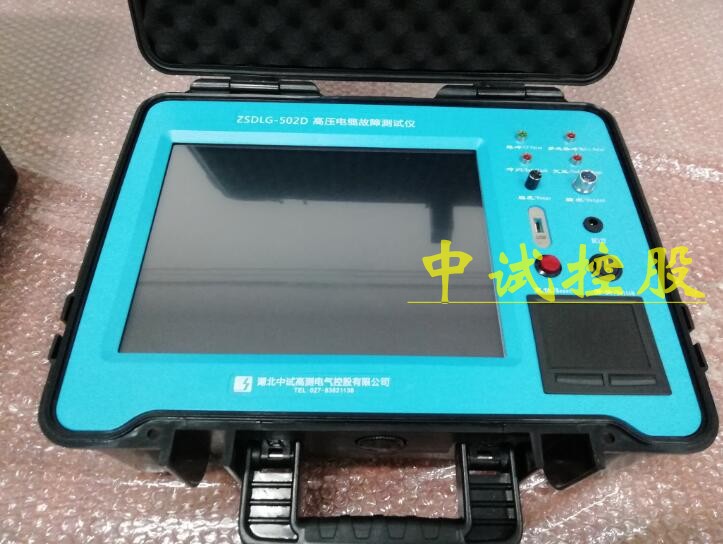

电缆故障测试仪核心重点

产品介绍

电缆故障测试仪仪器功能与特点：

1．可测35KV以下等级所有电缆的高、低阻故障，适应面广。

2．采用先进的“三次脉冲法” 和“多次脉冲法”测试技术。同时还具有传统的冲击高压闪络法和低压脉冲法。

3．任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。

4．具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

5．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

6．超大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。

7．具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。

8．具有计算机通讯接口，可方便将数据及图形保存在计算机内。

9．无测试盲区。

10．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

电缆故障测试仪主要性能指标：

1．测试方法：低压脉冲、高压闪络、三次脉冲、多次脉冲、速度测量。

2．冲击高压：低于35KV电力电缆。

3．数据采样速率：80MHz、40 MHz、20MHz、10 MHz。

4．测试距离：＞64Km。

5．读数分辨率：1m。

6．系统测试精度：小于50cm。

7．测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。

8．多次脉冲发送及故障反射信号的自动显示，使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形。

9．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。

10．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。

11．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。

12．工作条件：温度-10℃～+45℃，相对湿度 90%。
