5KVA/50KV工频耐压试验装置又称升压器，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

承试类 三级：

5KVA/50KV工频耐压试验装置操作过程注意事项：

1）、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。
2）、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。

3）、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压。

4）、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

5）、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表数据波动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。

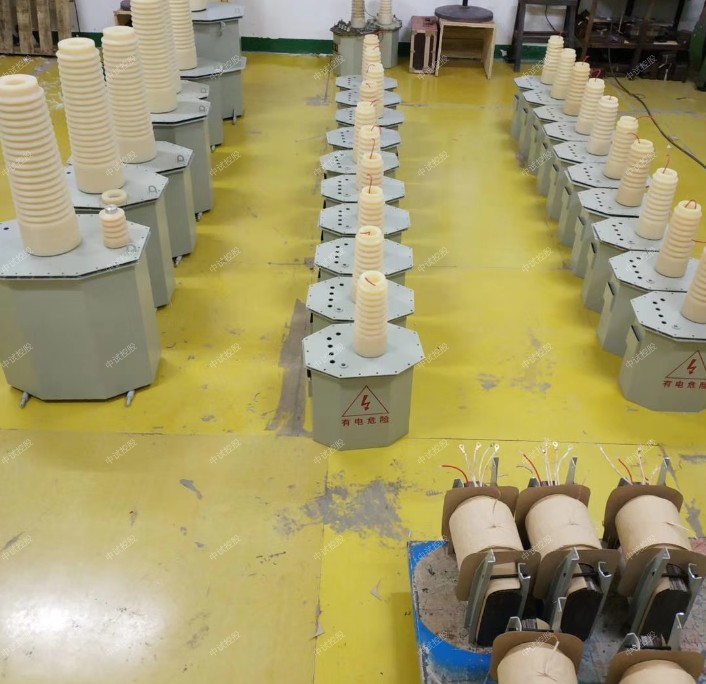

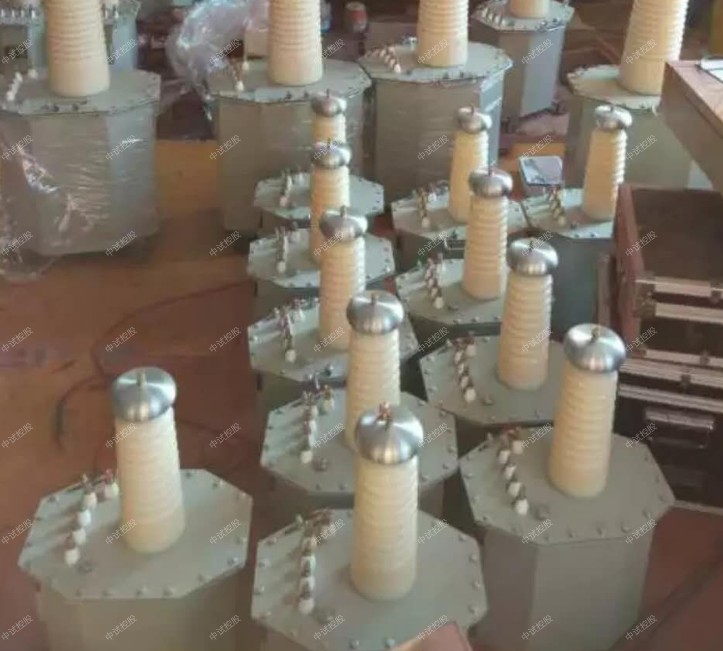

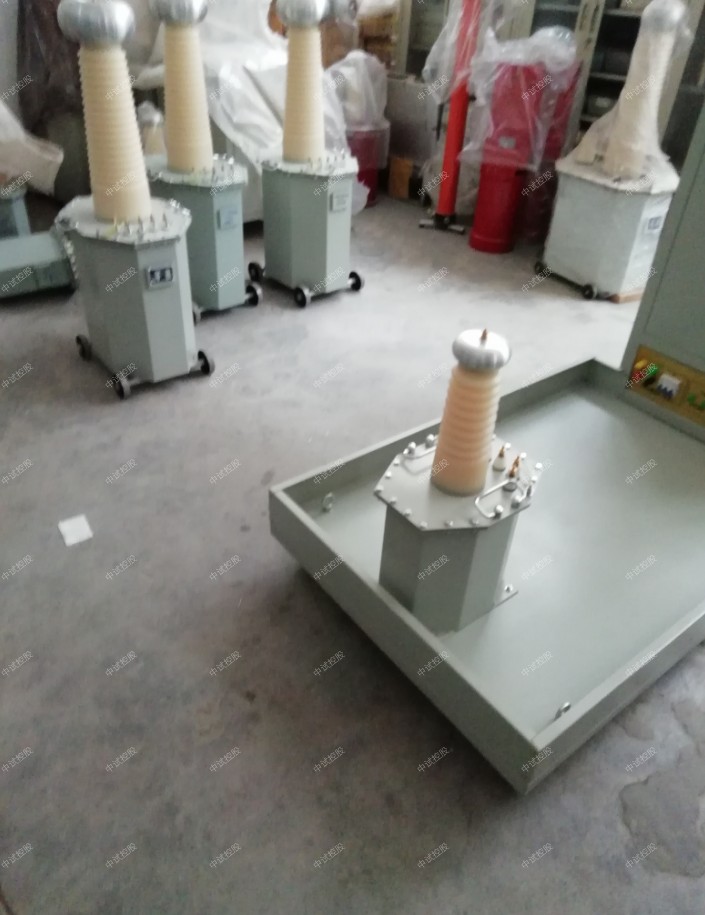

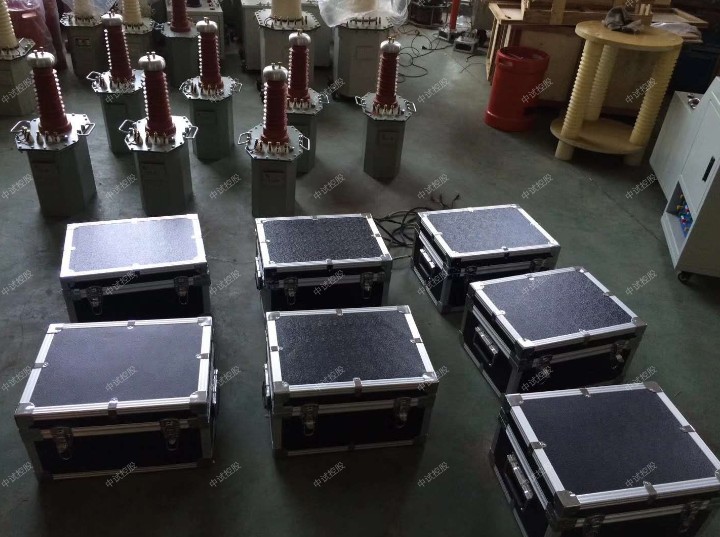

5KVA/50KV工频耐压试验装置

5KVA/50KV工频耐压试验装置技术参数
输入电压：ac 220（380）v 可选
低压输出：ac 0-250（430）v
低压电流： 0-5/10/15/50a（可按客户要求定制）
输出容量： 0-3/5/10/15 kva（可按客户要求定制）
高压电压： 0-50/100/150/200 kv（可按客户要求定制）
高压电流： 0-50/100/150/200/500/1000/2000ma（可按客户要求定制）

5KVA/50KV工频耐压试验装置计时范围：
型号规格  容量 （ kva ）  输入电源      输出电压  重量 （ kg ）
相数     （ v ）         （ a ）      （ v ）  （ a ）
-2/200   2 ln      220 9 .1 0-250      8         14
-3/200   3 ln      220 1 3.6 0-250    12         16
-5/200   5 ln      220 2 2.7 0-250 2  0         18
-10/200  10 ln     220 45.5 0-250 4    0         80
-15/400  15 abcn   380 39. 5 0-430    34.9       90
-20/400  20 abcn   380 52.6 0-430      46.5      100
-30/400  30 abcn   380 7 8.9 0-430    69.8      140
 -50/400  50 abcn   380 1 31.5 0-430   116.63    160
-100/400 100 abcn  380 2 63 0-430 2  32.5      200

说明： 1 、 如有特殊参数要求，可按用户的技术参数进行设计制作。

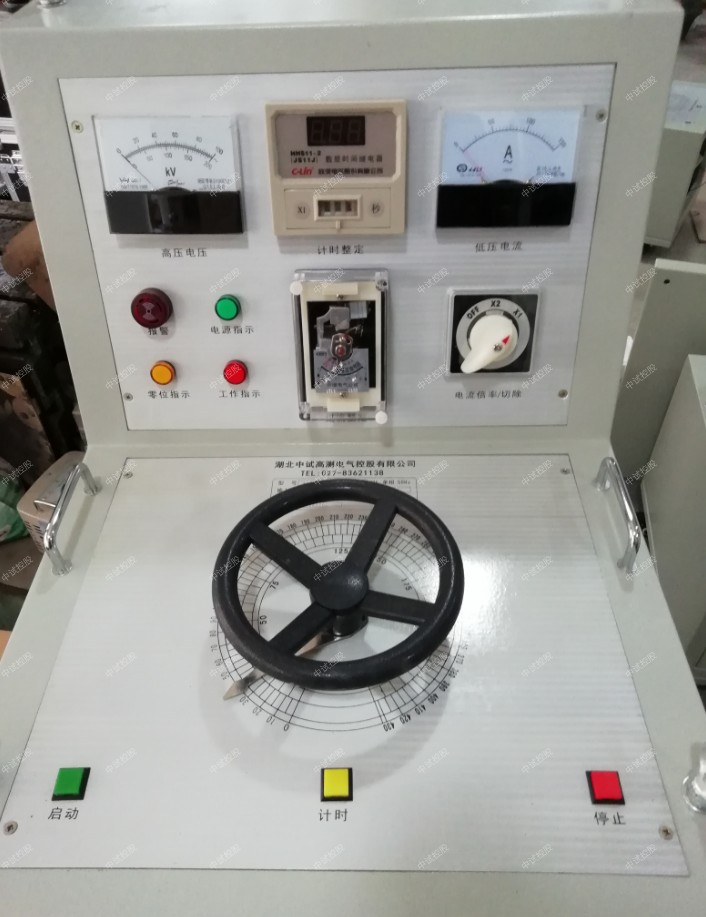

     2 、 输出容量为 5kva 以下（含 5kva ）时控制部分为箱式，其它都为台式。
产品特点
可根据用户要求配置油浸式、干式或者sf6气体式等各种试验变压器。
320×240液晶显示器、高速热敏打印机。
可选择3路、4路、8路等多路测量，高精度传感器和高性能14位ad采集芯片。
人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。
完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.
具有回零检测功能，回零确定后才可进行试验，安全可靠。
具有绝缘电阻测试功能，直接反映被试品绝缘强度。
逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。
精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
自动错误诊断，易于发现和解决问题。
支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）
支持升压速度智能控制，分0.5kv/s，1kv/s ，1.5kv/s，2kv/s，2.5kv/s，3kv/s，6档速度，方便用户自由选择。（选配）
支持交直流两用功能，任选ac/dc试验方式。
配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。（选配）
名称                      型号          参考价
3. 电力承试变频串联谐振试验成套装置   75 kva/75kv/5a  30~300hz
变频串联谐振试验装置 参考标准：gb50150-2006,dl/t849.6-2004，采用进口功率元件作为功率变换的核心，调谐+调压；多种组合试验模式，过载能力强，保护功能更完善。适用于大容量，高电压的电容性试品的交接和预防性试验。串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20kw及以上为控制台式，20kw以下为便携
试验装置产品特征1、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系
统仍然保持完好，同时系统也有很强的过载能力;；
2、自动调谐功能强大。系统自动调谐时，从30hz到300hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在
其±5hz范围内以0.01hz为分辨率进行频率细扫，最后精确锁定谐振频率；
3、支持多种试验模式。系统支持自动调谐＋手动调压，自动调谐＋自动调压，手动调谐＋手动调压等试验模式，推荐使用自动调谐＋手动调压模式，既能快速找到
谐振点，又能通过手动调压控制试验过程，安全性更高；
4、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询
功能；
5、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。 适用于大型变压器，发电机组工频耐压试验
参考标准：gb50150-2006,dl/t849.6-2004
适用于60kv、220kv，500kvgis交流耐压试验
闪络保护等功能，保证了系统的可靠性

5KVA/50KV工频耐压试验装置支持多种试验模式
名称                  型号          参考价
4.电力承试类回路电阻测试仪  dc: ≥100a
目前，电力系统中普遍采用常规的qj44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻，而这类电桥的测试电流仅为ma级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的回路电阻时，由于受到油膜和动、静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。
产品特性：
(1)大电流：回路电阻测试仪采用zui新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
(2)抗干扰能力强：在严重干扰条件下，液晶屏zui后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
(3)使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时接插件的使用增强了抗振性能。
(4)携带方便：体积小、重量轻。

5KVA/50KV工频耐压试验装置产品参数：
1．测量范围：0-1999μω 分辨率：1μω
2．测量电流：＞100a,200a,dc
3．测量精度：0.5级
4．显示方式：液晶显示
5．工作温度：-10℃~50℃
6．工作电流：ac220v±10%
7．体 积：290×280×240
8．重 量：6.2kg
