交直流分压器核心重点
时间：2020-09-12
交直流分压器核心重点
采用标准
采用标准
DL/T 846.1-2004
《 高电压测试设备通用技术条件 第 1 部分 : 高电压分压器测量系统 》
GB/T 19749-2005
《 耦合电容器及电容分压器 》
JJG 496-1996
《 工频高压分压器 》
DL/T 848-2004
《 高压试验装置通用技术条件 》
DL/T 596-2005
《电力设备预防性试验规程 》
GB1094 .1-GB1094.6-96
《外壳防护等级 》
GB2900
《电工名词术语 》
GB/T16927.1~2-1997
《高电压试验技术 》
GB4793-1984
《电子测量仪器安全要求 》
GB191
《包装贮运标志 》
GB/T.311-1997
《高压输变电设备的绝缘与配合 》

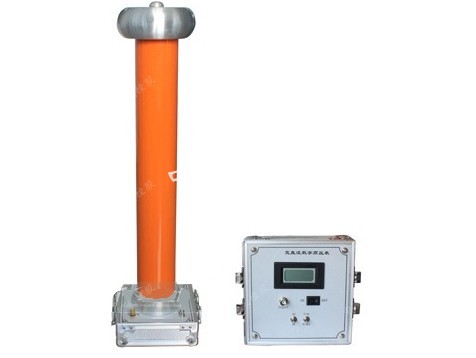

产品概述
交直流分压器又称高压数字高压表或阻容分压器，客户可根据所测量电压精度要求，来选择不同的准确度。
该系列最高准确度分别为：AC:0.5%/DC:0.5%，若需更高准确度，可选择我公司的高精度、高稳定度的交流标准核查器和直流核查器；
采用电位屏蔽式高压测量装置，是我公司最新研发的产品
与其他公司同类产品相比，我司采用美国进口的填充介质，内部采用多种专利屏蔽技术，使该系列产品有更长的使用寿命和更高的稳定性，在该领域拥有绝大部分的市场占用量和市场美誉度。
产品特点
采用平衡式等电位屏蔽结构。
完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好。
高精度，高线性度，高稳定度，抗干扰。
采用进口填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到最低。
体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。
内屏蔽抗干扰系统，全方位均压措施，单节或分节结构。
分压比比例可定做，便于校验。
可选择增加峰值功能。
可选配智能高压测量表（可显示交流有效值，峰值/√2,峰值系数，平均值、峰峰值等）；
可选配屏显电压波形及其频率。
产品参数
电压等级（ kV ）
50
100
150
200
300
400
直流频率（ Hz ）
<2
交流频率（ Hz ）
30 ～ 300
基本型 准确度
AC ： 1.5%/DC ： 1.0%
G 型准确度
AC ： 1.0%/DC ： 0.5%
--
H 型准确度
AC ： 0.5%/DC ： 0.5%
--
--
阻抗（ MΩ ）
650
1200
1700
2200
3500
4300
电容量（ pF ）
320
180
150
120
120-500
100-800
分压比
1000:1 或 10000:1 特殊比例可定做
高度（ mm ）
500
650
900
1200
1750
2350
尺寸（ mm ）
150×150
160×160
200×200
260×260
800×800
电缆阻抗（ Ω ）
50 / 75
量程范围
1 、分高低两个量程
1 、低量程 :0 ～ 200 kV ，
电缆长度（米）
3
4
5
6
8
10
重量（ kg ）
5.5
6.9
10.6
14.1
23.5
48.2
填充介质
进口干式高分子材料
使用温度范围
0℃ ～ 45℃
相对湿度
<85%RH, 无凝露
海拔高度
<1500 米，高海拔地区可以定做
使用场所限制
户内使用或晴朗天气条件下户外使用
2 、低量程 :0 ～ 20 kV
3 、高量程 :20kV- 标称额定电压
2 、高量程 :
200kV- 标称额定电压
增值服务
- 三年质保,一年包换,三个月试用
