电能质量测试仪核心参数

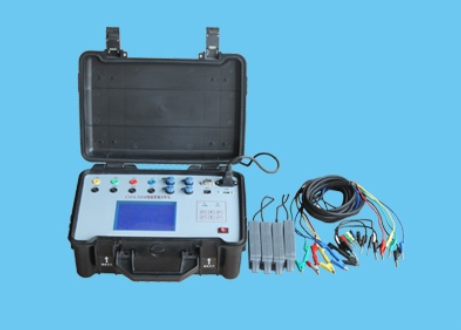

产品概述

随着我国国民经济的蓬勃发展，用电量的逐年增多，电力负荷急剧加大，各种不同性质的用电负荷（特别是冲击性和非线性负荷容量）的不断增长

对电网的电能供电质量造成了很大的影响，突出表现为电网谐波含量增大、波形畸变严重、电压波动与闪变和三相不平衡超出允许范围等电能质量相关问题。

为了解决以上的问题，首先要能对以上现象进行准确的测量与分析，基于这样的需求适时开发研制出手持式谐波分析仪。

这是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。

该仪器配备高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便。

采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。

仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

产品特点

仪器尺寸小、重量轻、携带方便；

内置高性能锂离子电池，可使仪器在无外接电源的情况下持续工作8小时，方便现场测试；

多参数：可同时测量电压、电流基波、2-64次谐波、相位、频率、功率、功率因数等参数；

可进行计量回路和保护装置回路的矢量分析；

可测量总谐波畸变率；

可测量各相电压、电流的短时闪变和长时闪变；

可测量电压平衡度；

可显示各相参量的实时波形，用于简单的示波器功能；

可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；

内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上；

5.7寸大屏幕彩色液晶屏显示器，；

谐波测量，按国标判别谐波是否超标，一目了然；

数据可以存储U盘，以便历史查询。

可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化规律，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可忽视的作用。

产品参数

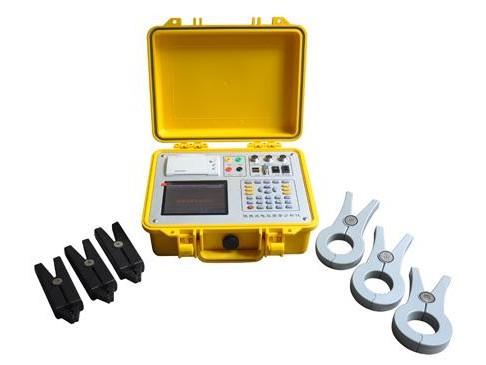

电能质量分析仪

产品概述

电能质量分析仪(以下简称是一台高性能的多功能电能质量测试分析仪器。采用DSP+ARM+CPLD内核，5.7寸大屏幕液晶显示屏，使结构更紧凑，功能更强大，显示更方便。

它结合我国电力系统的特点，可满足您现在和未来在测量方面的多种需求：谐波测试分析、电能质量综合测试分析、功率分析。

主要用途

测量分析公用电网供到用户受电端的交流电能质量，其测量分析的指标：供电频率偏差、供电电压偏差、供电电压波动和闪变、供电三相电压允许不平衡度、电网谐波

电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、视在功率、真功率因数等全部电能质量五大国标规定的参数

还可以进行间谐波、电压波动、闪变，电压骤升、骤降、短时电压中断、暂时过电压、瞬态过电压的高级监测。

应用小波变换测量分析非平稳时变信号的谐波。

测量分析各种用电设备在不同运行状态下对公用电网电能质量的影响。

负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势。

电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。

测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。

测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使可广泛地应用于输配电、电力电子、电机拖动等领域的科学研究中。

产品特点

安全可靠

电压输入采用高电压隔离模块(±680V、响应时间＜2μS)，电流输入采用交电流钳(0—50kHz,0--5Arms)使输入信号和测量系统安全隔离。

这样不仅使在使用上安全、可靠和方便，而且大大提高了的抗干扰能力；

方便

便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作三小时。

多通道、多参数、大容量、高精度等特点使GDPQ-300M具有多种用途。多通道：最多3×3个电压通道、3×3个电流通道。

多参数：可同时测量电压、电流的基波、2-50次谐波、相位、频率、功率、三相不平衡度、电压偏差、电压波动与闪变等参数；

强大的软件功能，使适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平；

笔记本电脑与电能质量分析仪分开的结构，具有RS232和RJ45两种接口，便于与笔记本电脑的通讯及软件的升级换代；

我公司有较高水平的研究队伍和高精度的研究测试设备，作为公司产品的技术支持单位，将热心地向用户提供有关电能质量测试分析与治理方面的技术咨询及服务。

产品参数

频率测量

测量范围：48～52Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.

测量误差: ≤0.02Hz

输入电压量程 10-480Vrms

输入电流量程5Arms, 200Arms（选配）

基波电压（电流）幅值 ：基波电压允许误差：≤0.5％F.S.；基波电流允许误差：≤1％F.S.

基波电压（电流）之间相位差的测量误差≤0.5°

谐波电压含有率测量误差≤0.1％

谐波电流含有率测量误差≤0.2％

基本配置

电能质量分析仪主机；

笔记本电脑（选配）；

电压测试线：一套共4根；

交流电流钳：3只，0—5Arms，型号为CP-2。
