串联谐振成套试验装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

　　各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。比较好的方法是采用串联谐振的方法进行耐压试验。

　　串联谐振成套试验装置主要针6KV、10kV、35kV、110kV、220KV、以及500kV及以下电力的电缆，GIS和SF6开关，主变压器、母线，发电机，套管，互感器等所有电气主设备的交流耐压试验。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象500kV电缆这样的高电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

　　该装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。

　　串联谐振成套试验装置原理

　　在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

　　串联谐振成套试验装置别称

　　变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、调频串联谐振、DAXZ串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、便携式电缆交流耐压试验装置，发电机交流耐压试验装置，GIS交流耐压试验设备等。

　　串联谐振成套试验装置应用

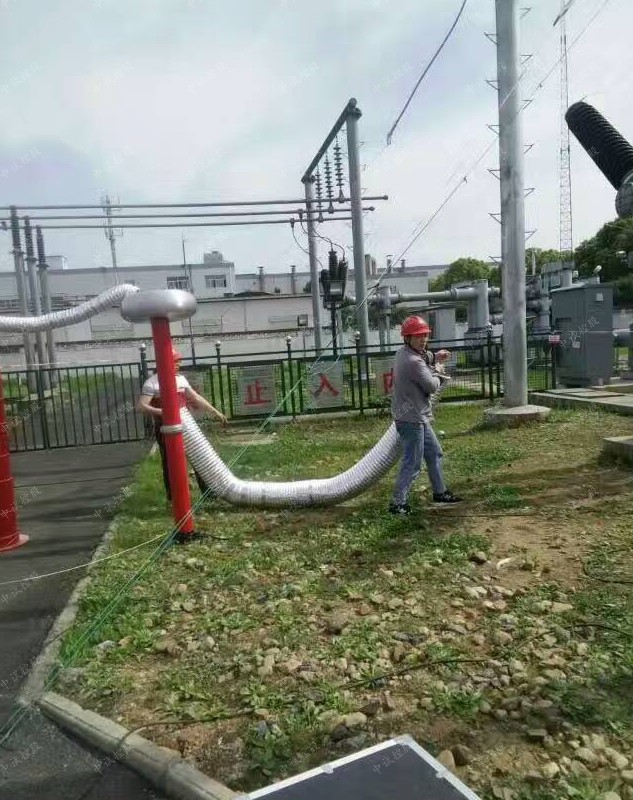

　　1、6kV-500kV高压交联电缆的交流耐压试验

　　2、6kV-500kV变压器 的工频耐压试验

　　3、GIS和SF6开关 的交流耐压试验

　　4、发电机 的交流耐压试验

　　5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
