电流互感器的测试和选择

时间：2019-12-30

电流互感器实质是一只变压器，是把大电流变为小电流（均为5A）的变流装置，以便为测量（电流、电能）和保护提供电流信号。电流互感器有穿心式和变压器式两种。

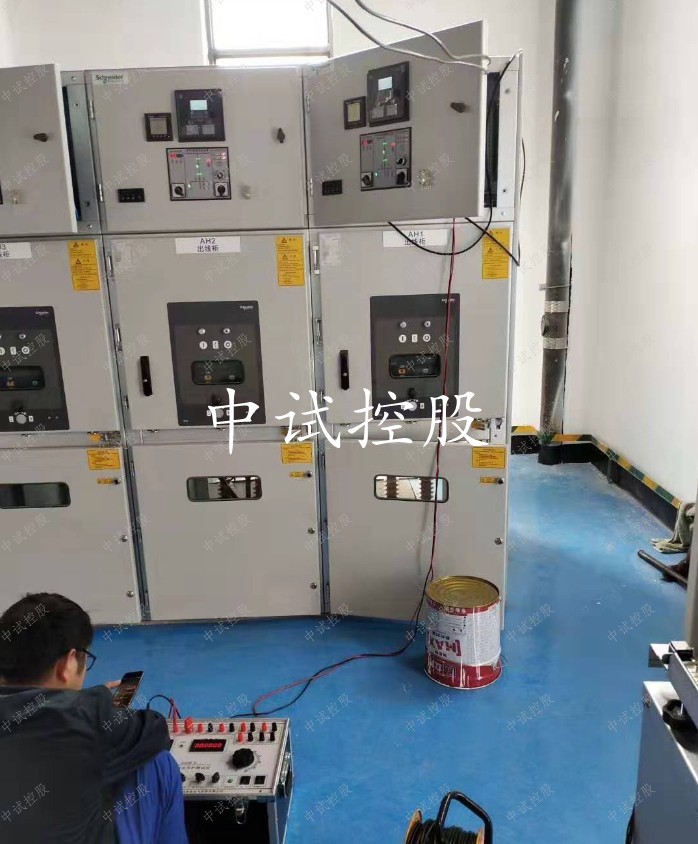

测试

穿心式互感器的一次侧没有绕组二是将被测导线穿过互感器中心的圆孔即可，因此只用万用表欧姆档测量二次测即可，因二次测导线较细、匝数较多，因而直流电阻较大。因为二次测为一电感线圈，因此测量时间较长。

变压器式互感器除了测量二次侧外还应测量一次侧，一次绕组因匝数较少、导线较粗，直流电阻较小。同样要观测电流比。

因500V绝缘电阻表测量一次、二次绕组的绝缘电阻，新的应大于2MΩ，旧的应大于0.5MΩ。

选择

选择电流互感器时必须按电路中经常出现的最大电流来考虑，用于计价测量时还应考虑其精度，如电能计量时应选0.5级，一般测量可选用2级或3级的。如一台55Kw电动机，正常运行时的电流一般为80-100A左右，因此可选用150/5或200/5的互感器，但不能选用100/5或300/5的互感器。选择电流互感器时还应考虑电压等级，低压一般选500V的，如LMZJ1-0.5/800/5，0.5即为500V，800/5为电流比
