电缆串联谐振试验装置生产厂家（1.5km/35kV/300mm²）

时间：2019-12-29

一说起来电网一说起来电力,我们首先就想到了我国电力的发展,那就想到了像电缆串联谐振试验装置生产厂家（1.5km/35kV/300mm²）这些测试仪的应用,可以说我们现在生活在了一个越来越安全的用电环境中,一是因为国家的标准多了,再就是因为现在的新技术应用的多了.

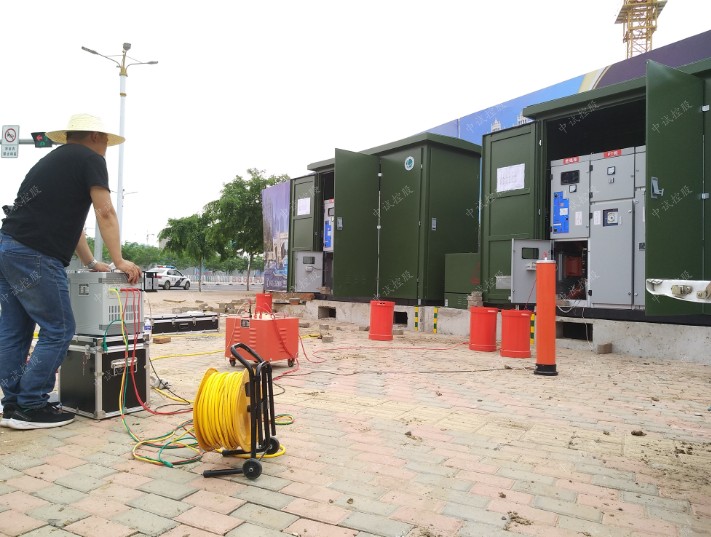

进步的象征
可以说对电缆串联谐振试验装置生产厂家（1.5km/35kV/300mm²）大量的应用就是我们电力行业一个最大进步的象征,从非常多的方面解决了工作中的太多不安全的因素还有难题,这对于整体电力行业来说都是一个大贡献.

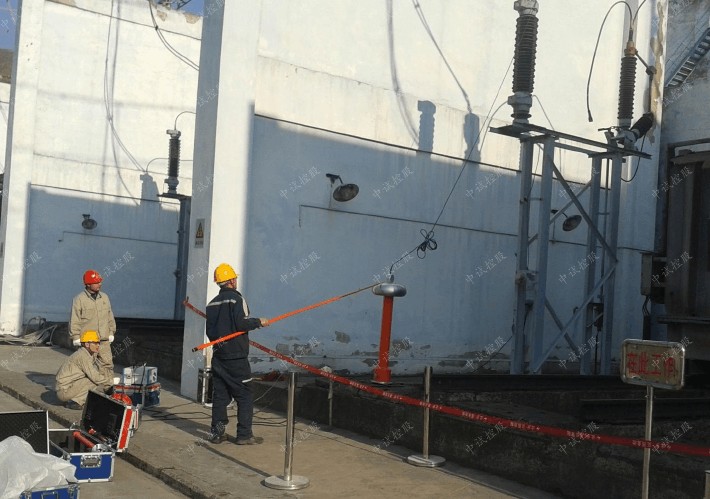

外观并不很大
可以说像电缆串联谐振试验装置生产厂家（1.5km/35kV/300mm²）这样的仪器外观并不是很大了,因为它要满足人们不同地的不同需求.所以说在设计外观上还有使用上都会考虑到方便这一点的,它就做到了.因此它是特别方便大家使用的.

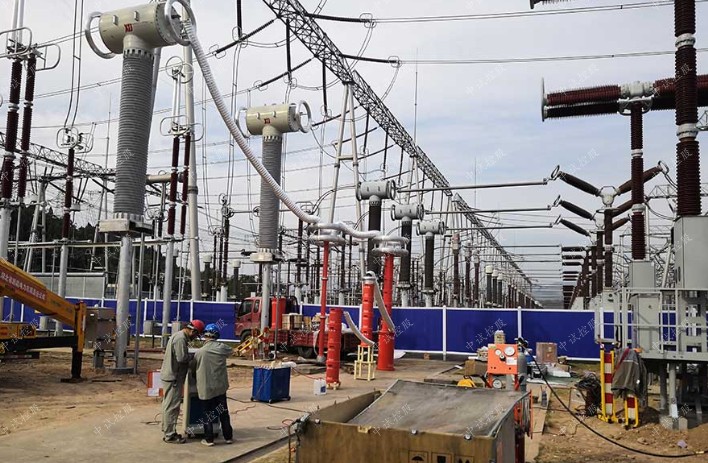

方案说明：
A.本方案针对的试品对象仅限于文中所列项目，任何细微的改变均可能导致方案的变更，请勿随意套用；
B.本套装置的工作环境已经在文中明确限定，如果使用人员不重视，可能导致设备的损毁；
C.如有新技术在此设备中应用，我们不会对既往的方案进行修改，因此在您选择我们的产品时一定要让我们的销售工程师重新制定新的方案，此方案仅供参考。
本方案被试品以及试验要求是：35kV/300mm2的电缆，长度1.5km，电容量≤0.285uF，试验电压52kV。

1.5km电缆调频式串联谐振试验装置解决方案如下：
Ⅰ.被试品试验工作环境
1.环境温度：－15℃ –45℃;
2.相对湿度：≤90%RH;
3.海拔高度: ≤2500米；
Ⅱ.串联谐振试验装置主要技术参数及功能
1.额定容量：400kVA；
2.输入电源：单相380V电压，频率为50Hz；
3.额定电压：200kV；100kV；50A
4.额定电流：2A；4A；8A
5.工作频率：30-300Hz；
6.波形畸变率：输出电压波形畸变率≤1%；
7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8.温    升：额定负载下连续运行60min后温升≤65K；
9.品质因素：装置自身Q≥30(f=45Hz)；
10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11.测量精度：系统有效值1.5级；
Ⅲ.试验设备遵循标准
GB10229-88                          《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996                      《电力设备预防性试验规程》
GB1094.1-GB1094.6-96       《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　    《高电压试验技术》
Ⅳ.装置容量确定：
35kV/300mm2的电缆，长度1.5km，电容量≤0.285uF，试验电压52kV。使用电抗器2节串联2组并联,此时电感量为88H，则
试验频率f=1/2π√LC=1/(2×3.14×√88×0.285×10-6)=32Hz。
试验电流 I=2πfCU试 =2π×32×0.285×10-6×52×103=3.0A
Ⅴ.通过以上装容量确定后，可以得出结论：装置容量定为400kVA/200kV，分4节电抗器电抗器，单节为100kVA/50kV/2A/64H。通过组合使用能满足上述被试品的试验要求。

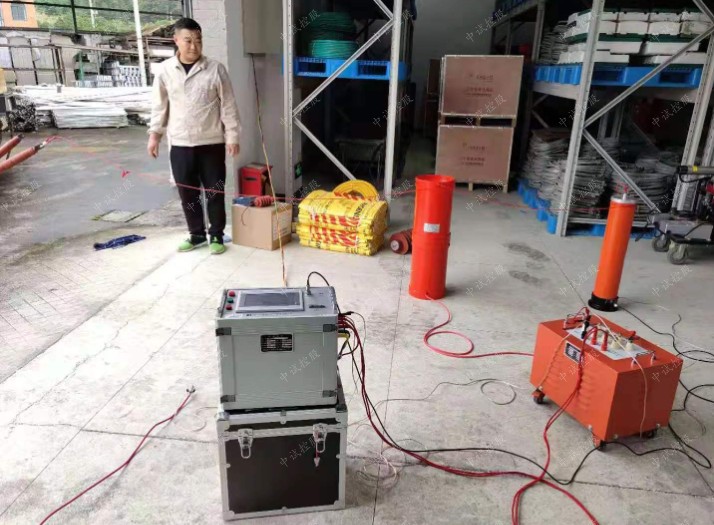

Ⅶ.串联谐振系统配置及其参数
1.激励变压器JLB-20kVA/1kV/3kV/6kV/20kV/0.4kV          1台
a)额定容量：20kVA；
b)输入电压：380V，单相；
c)输出电压：1kV；3kV；6kV； 20kV
d)结    构：干式；
e)重    量：约110 kg；
2.变频电源BPXZ-20kW/380V                               1台
a)额定输出容量：20kW
b)工作电源：380±10%V（单相），工频
c)输出电压：0 – 400V，单相，
d)额定输入电流：53A
e)额定输出电流：53A
f)输出波形：正弦波
g)电压分辨率： 0.01kV
h)电压测量精度：0.5%
i)频率调节范围：30 – 300Hz
j)频率步进值：0.1Hz，
k)频率调节分辨率：≤0. 1Hz
l)频率稳定度：    0.1%
m)运行时间：额定容量下连续60min
n)额定容量下连续运行60min元器件最高温度≤65K;
o)噪声水平：≤50dB
p)可实现以下功能
   1)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
   2)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作
   3)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
   4)软件经过严格模拟运行检验，运行安全、稳定、可靠，变频器系统参数设置中有外接分压器变比参数设置。
   5)液晶显示屏可显示电源电压和电流；高压输出的频率、电压
   6)保护功能：具有断电、过流、过压及闪络保护功能；
        a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置
        b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
        c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
        d)断电保护：试验电源断电后，装置能快速保护
   7)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动
   8)变频电源配备专用引线和插头与其他设备进行连接，包括电源的专用动力引线，与励磁变压器的低压引线，与分压器的专用测量引线，专用接地引线等
   9)外观及操作界面充分采用人性化设计，美观大方，操作简便
   10)重量约35kg；

3.高压电抗器 DK-100kVA/50kV                           4节
a)额定容量：100kVA;
b)额定电压：50kV；
c)额定电流：2.0A；
d)电感量：88H/单节
e)品质因素：Q≥30 (f=45Hz)；
f)结    构：干式；
g)重    量：约85kg；
4.电容分压器FRC-200 kV -1000 pF                        1套
a)额定电压：200kV；
b)高压电容量：1000pF
c)介质损耗：tgσ≤0.5%；
d)分压比：1000：1
e)测量精度：有效值1.5级;
f)重    量：约22kg；
5.补偿电容器BC-200kV-10000pF                         1套
a)额定电压：200kV
b)高压电容量：10000pF
c)介质损耗：tgσ≤0.5%；
d)重    量：约35kg；
Ⅷ.总结：1.5km电缆调频式串联谐振试验装置解决方案为：BPXZ-400kVA/200kV变频串联谐振升压装置
